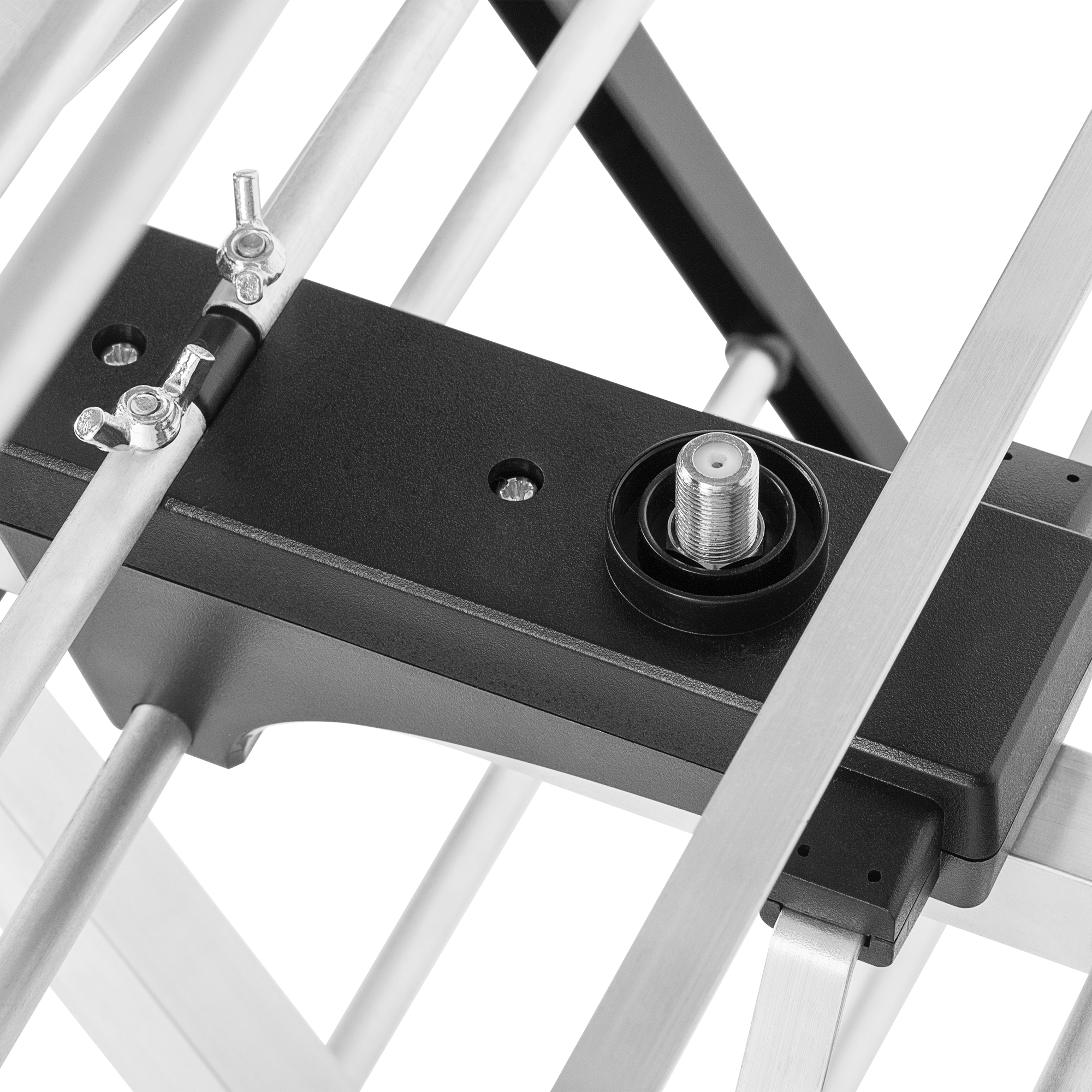

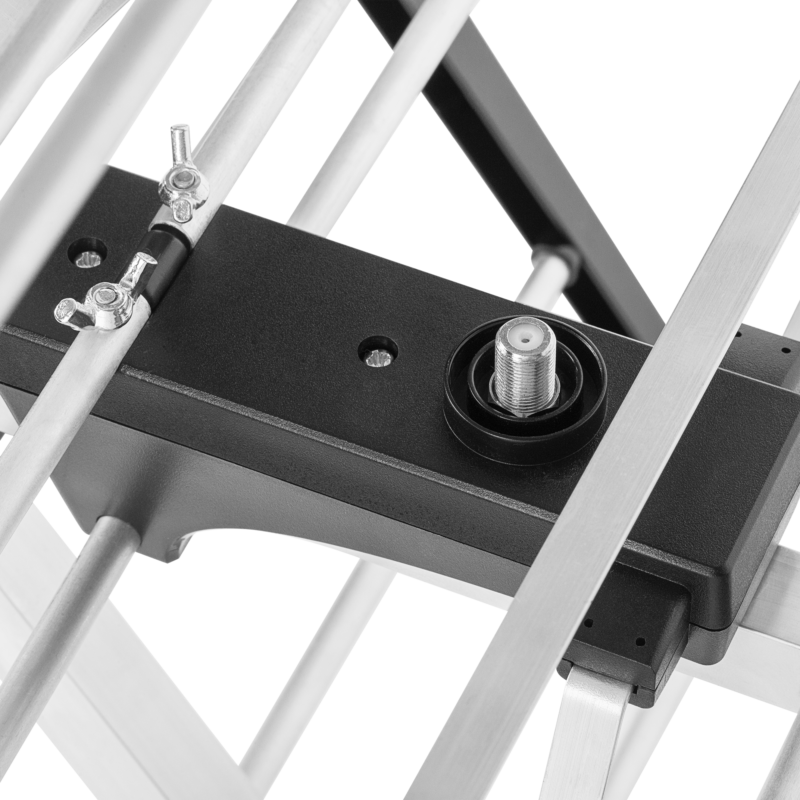

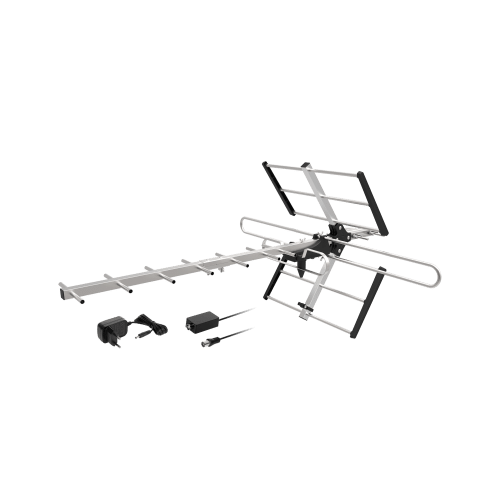

Aktywna antena TV kierunkowa typu "Yagi" CabletechZewnętrzna antena TV kierunkowa typu "Yagi" Cabletech to urządzenie, które umożliwia odbiór naziemnej telewizji cyfrowej DVB-T i DVB-T2 z dużych odległości nawet w trudnym terenie o dużych zakłóceniach. Antena pracuje w paśmie VHF 174-230 MHz oraz UHF 470-790 MHz, gwarantując prawidłowy odbiór wysokiej jakości sygnału, dzięki czemu możesz cieszyć się doskonałym obrazem i dźwiękiem Twoich ulubionych seriali czy filmów.
Mocny sygnałCo więcej dzięki obsłudze pasma VHF, antena Calbletech umożliwia odbiór kanałów naziemnej telewizji cyfrowej, umieszczonych na multipleksie MUX 8. Zastosowany w tym modelu filtr LTE niweluje zakłócenia sieci LTE, które wpływają na jakość sygnału telewizji naziemnej. Antena posiada wzmocnienie do 23 dB.

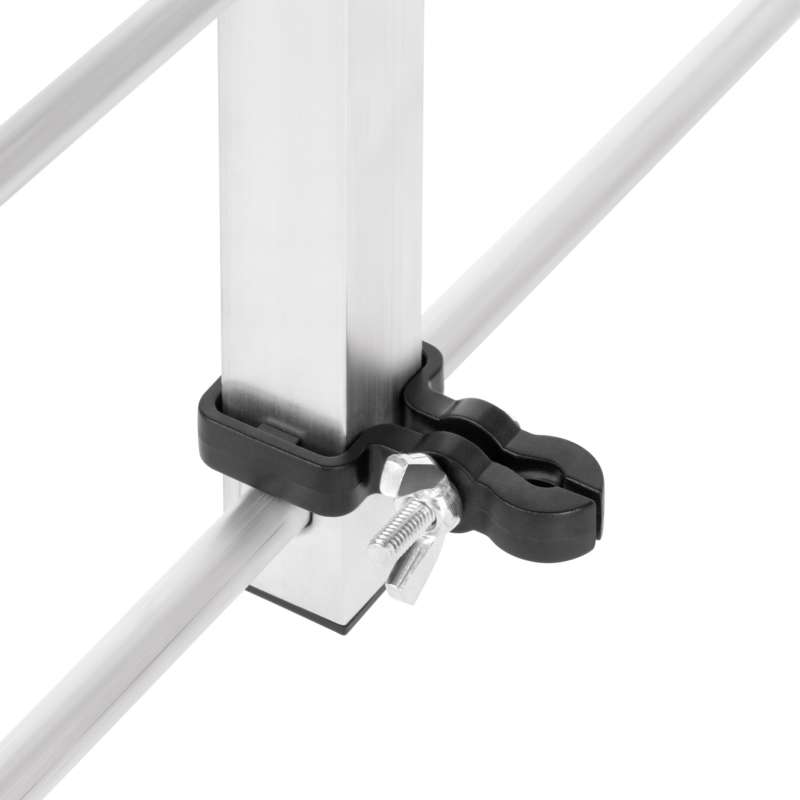

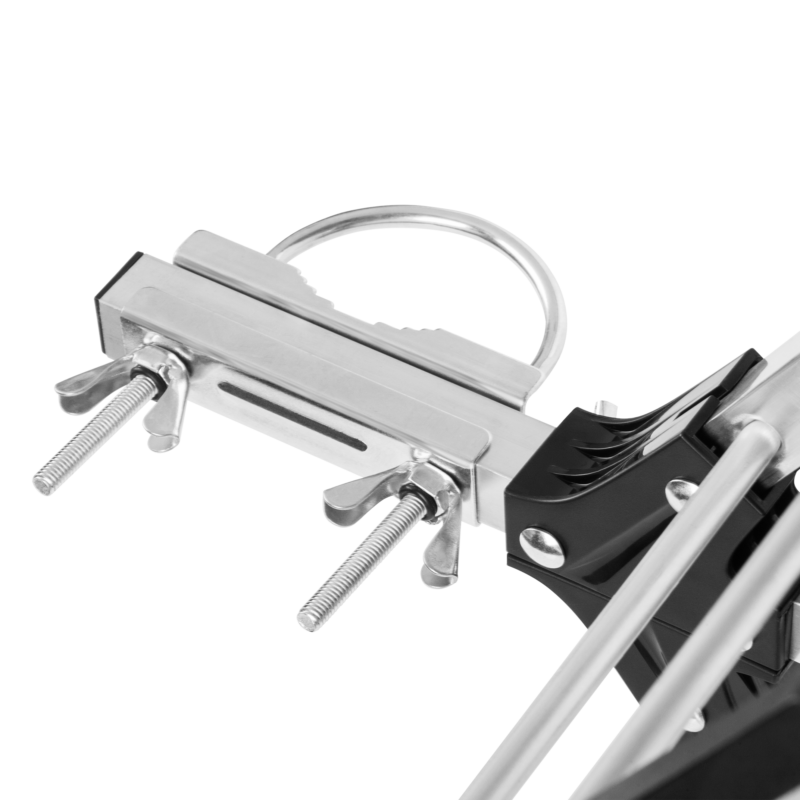

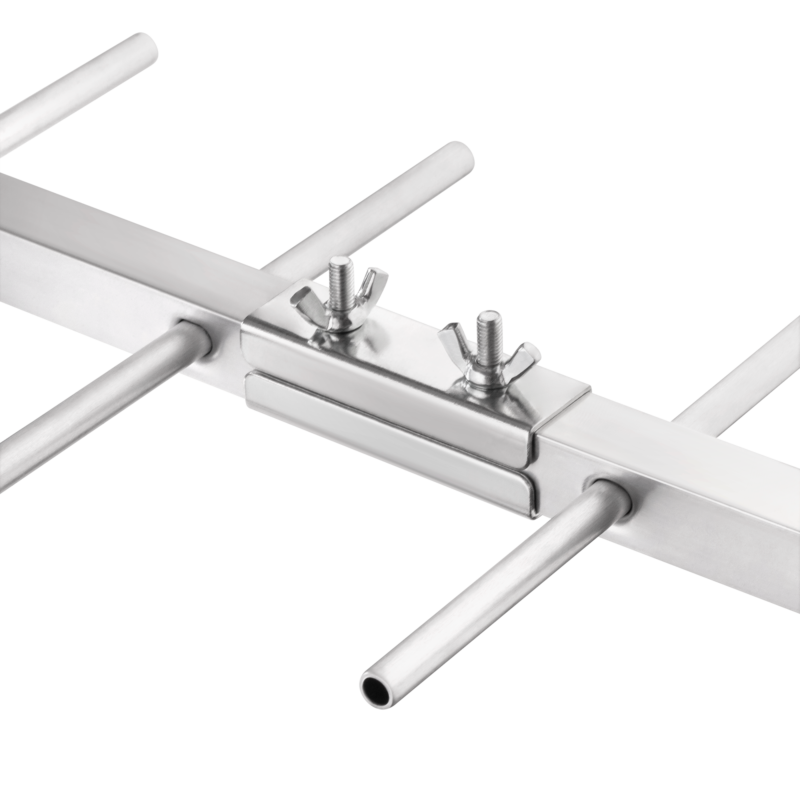

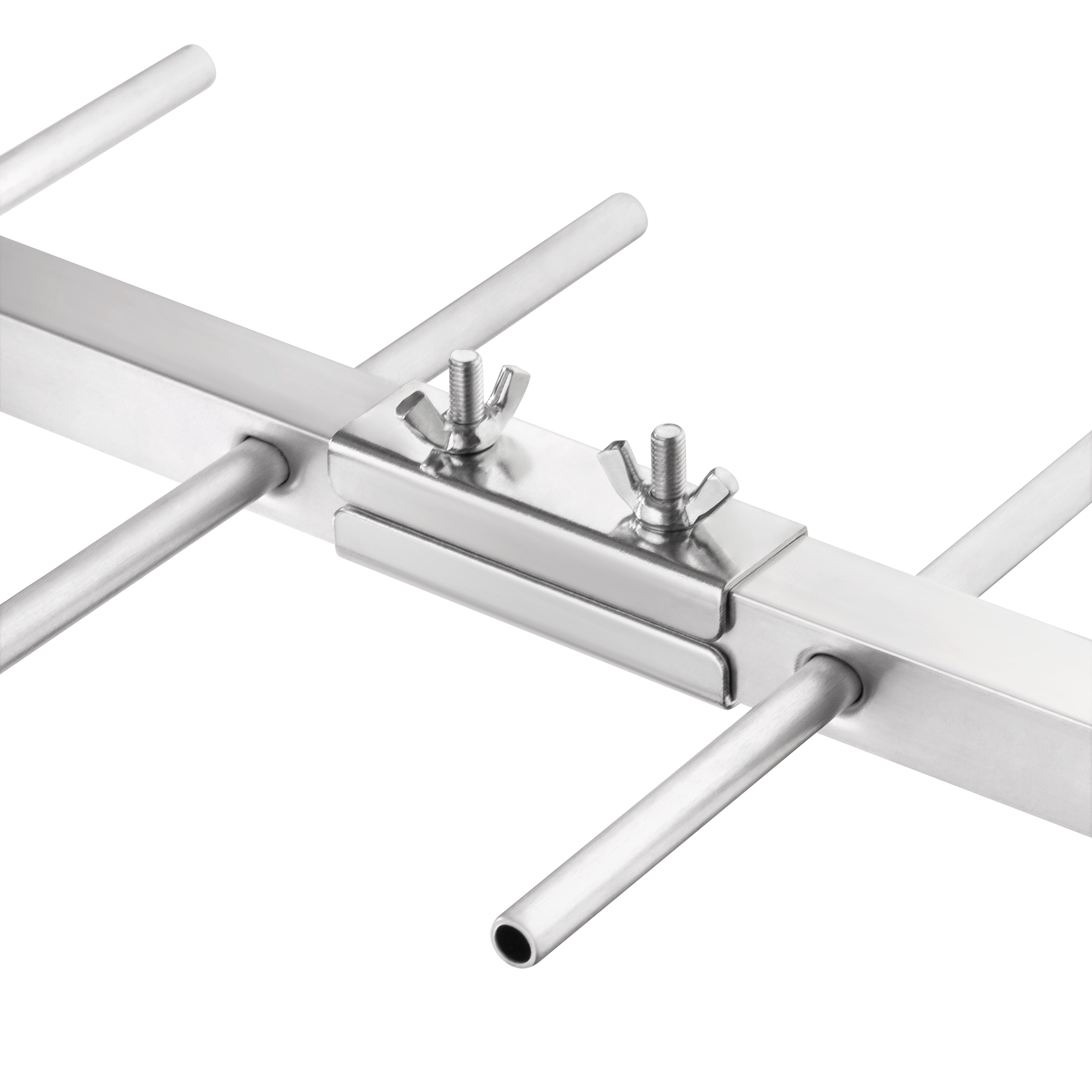

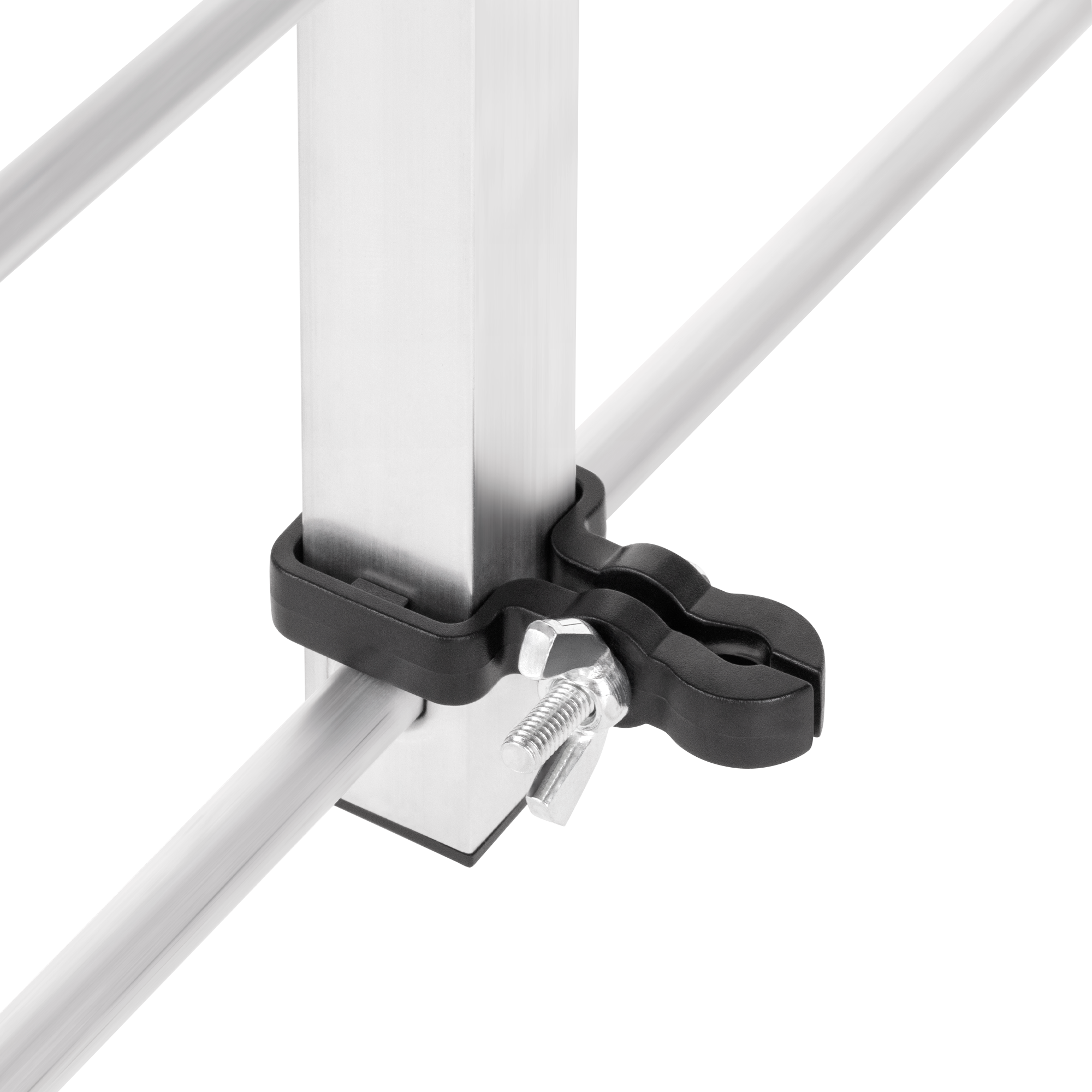

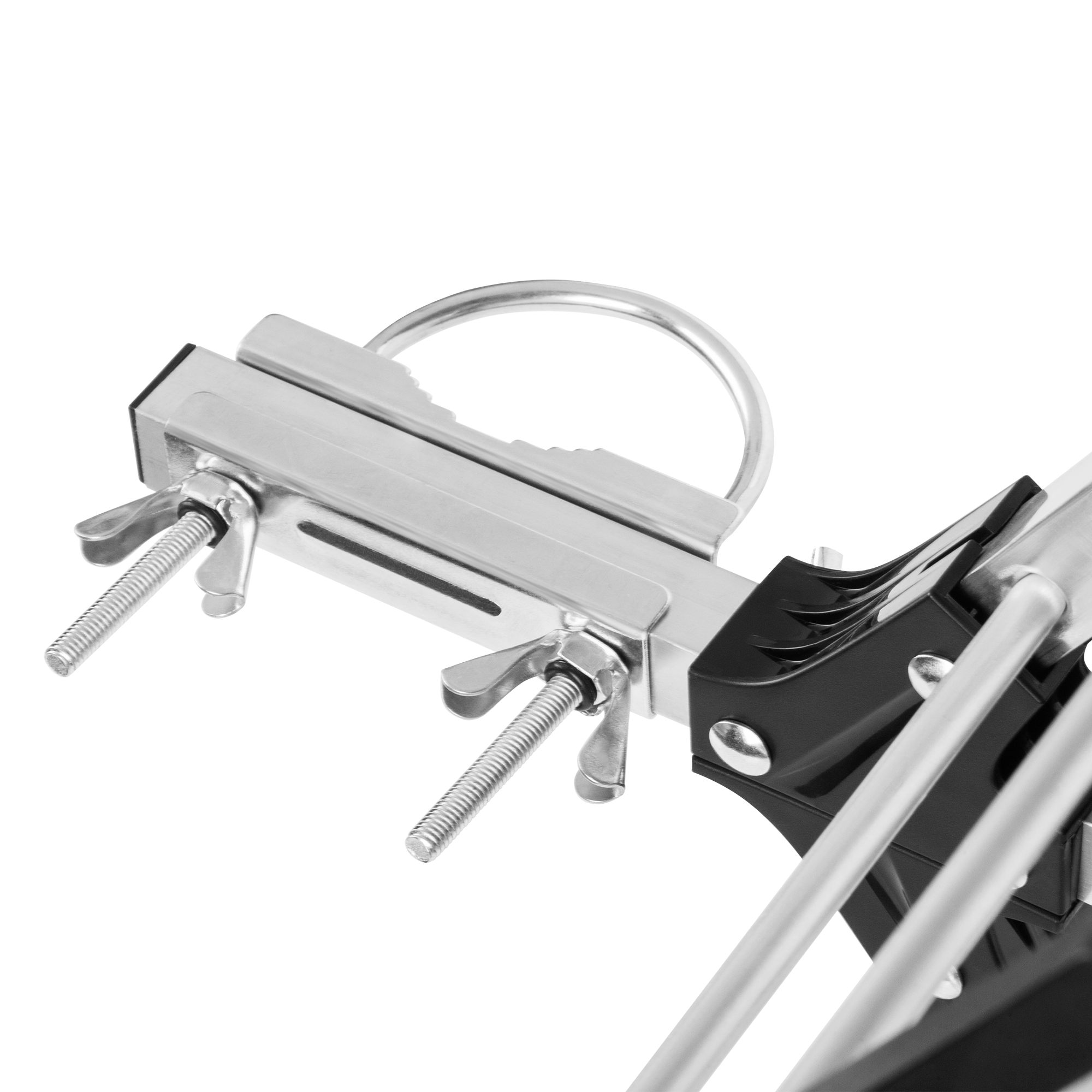

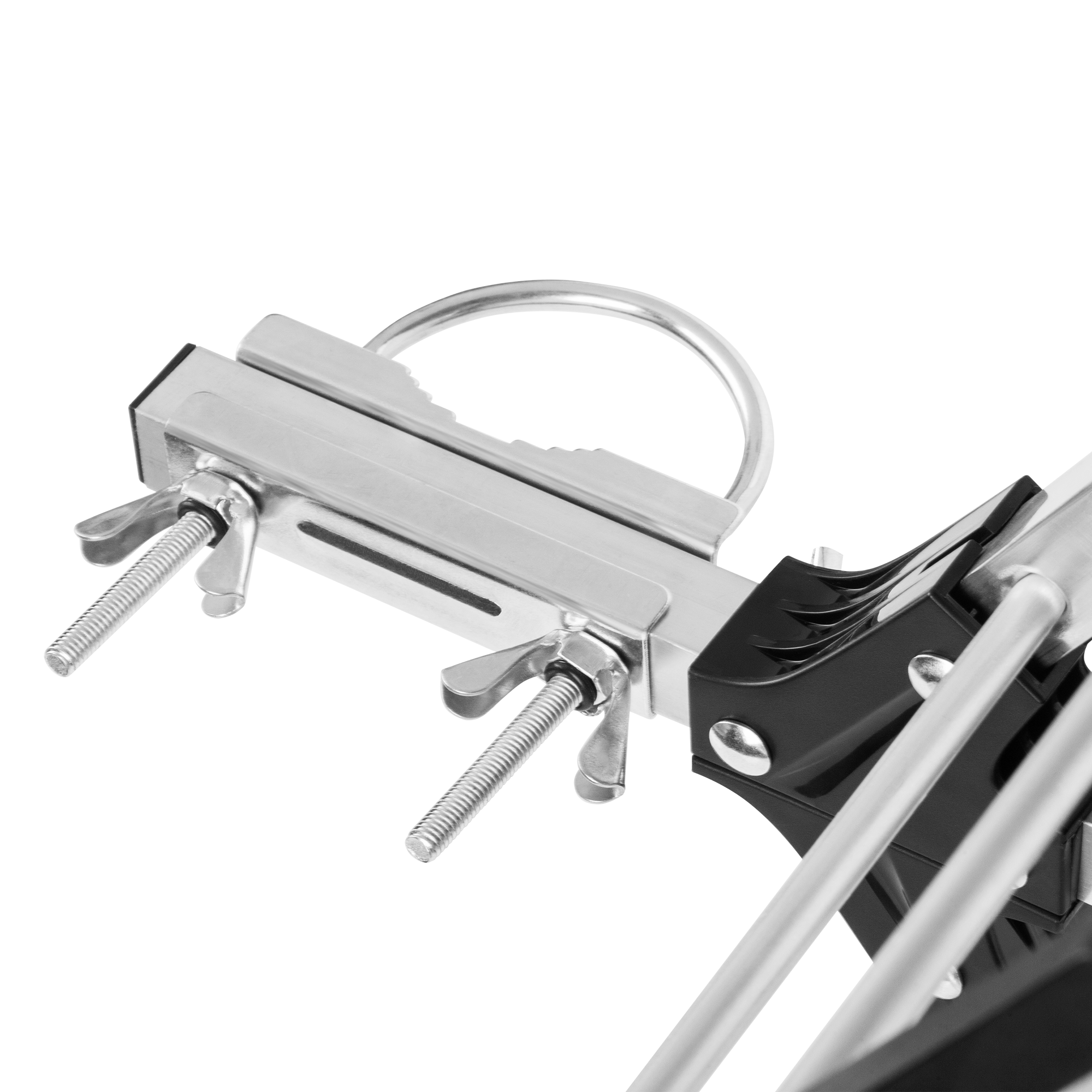

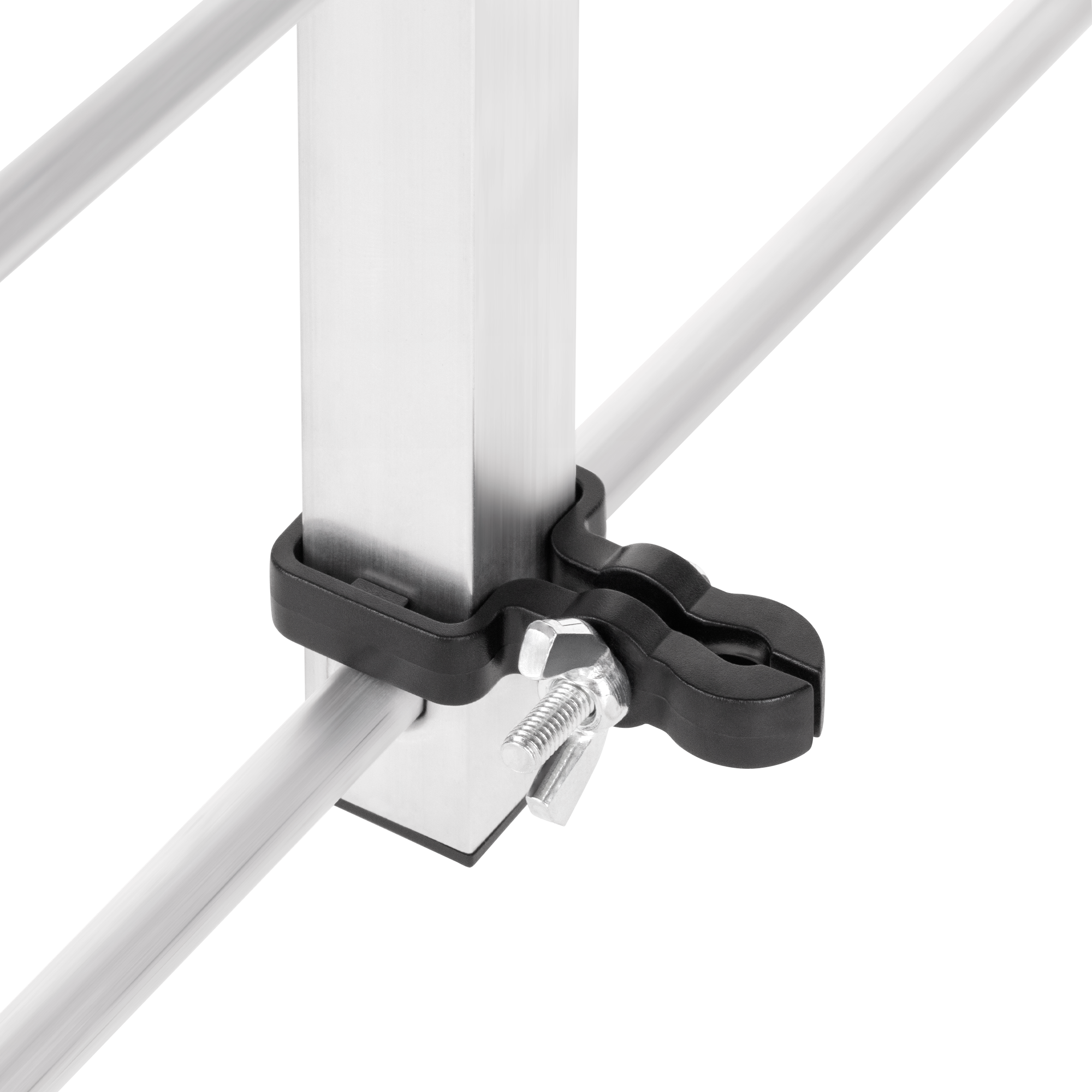

Wytrzymałość i niezawodnośćSolidna konstrukcja sprawia, że jest ona nie tylko łatwa w montażu, ale przede wszystkim gwarantuje długotrwałe, stabilne działanie w każdych warunkach atmosferycznych.
Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Zakres: DVB-T / DVB-T2 / DAB+
Kanały: 5-12; 21-60
Impedancja: 75 Ohm
Ilość elementów: 16
Zysk: (VHF) 20 dB, (UHF) 25 dB
Stosunek promieniowania przód-tył: 23 dB
Szerokość wiązki H / V: +/-15°
Polaryzacja: pozioma
Długość anteny: 94 cm
Filtr LTE: tak
W zestawie: wodoszczelna złączka, złącze F, wzmacniacz, zasilacz
----------
Zewnętrzny wzmacniacz
----------
Zysk (wzmacniacza): 20 dB
Współczynnik szumów: < 3,5 dB
Zasilacz:
• Wejście: 100-230 V AC
• Wyjście: 5 V DC / 550 mA
Pobierz instrukcję obsługi
Kod EAN: 5901890054393 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |

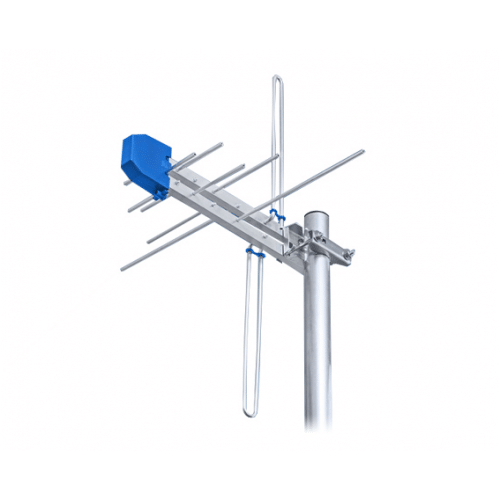

Antena jest sprzedawana bez wzmacniacza oraz symetryzatora w komplecie.
Pobierz instrukcję obsługi
Kod EAN: 5901436856177 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 |
Pobierz instrukcję obsługi
Kod EAN: 5901890050722 |
Pobierz instrukcję obsługi
Kod EAN: 5901436725602 |
