Główne parametry
----------
Typ anteny: dookólna
Polaryzacja: pozioma
Kanały pracy: 5-12 (174-230 MHz), 21-60 (470-698 MHz)
Zysk energetyczny: 30-33 dB
Impedancja wyjściowa: 75 Ohm
Maksymalna moc sygnału: 44 dB
Filtr LTE: tak
Odbiór sygnału 4K i HD: tak
Hermetyczna obudowa: tak
Kolor: czarna
----------
W zestawie
----------
Antena
Zasilacz sieciowy 230 V/12 V
Cybant
Uchwyt do masztu
Złącze F
----------
Cechy
----------

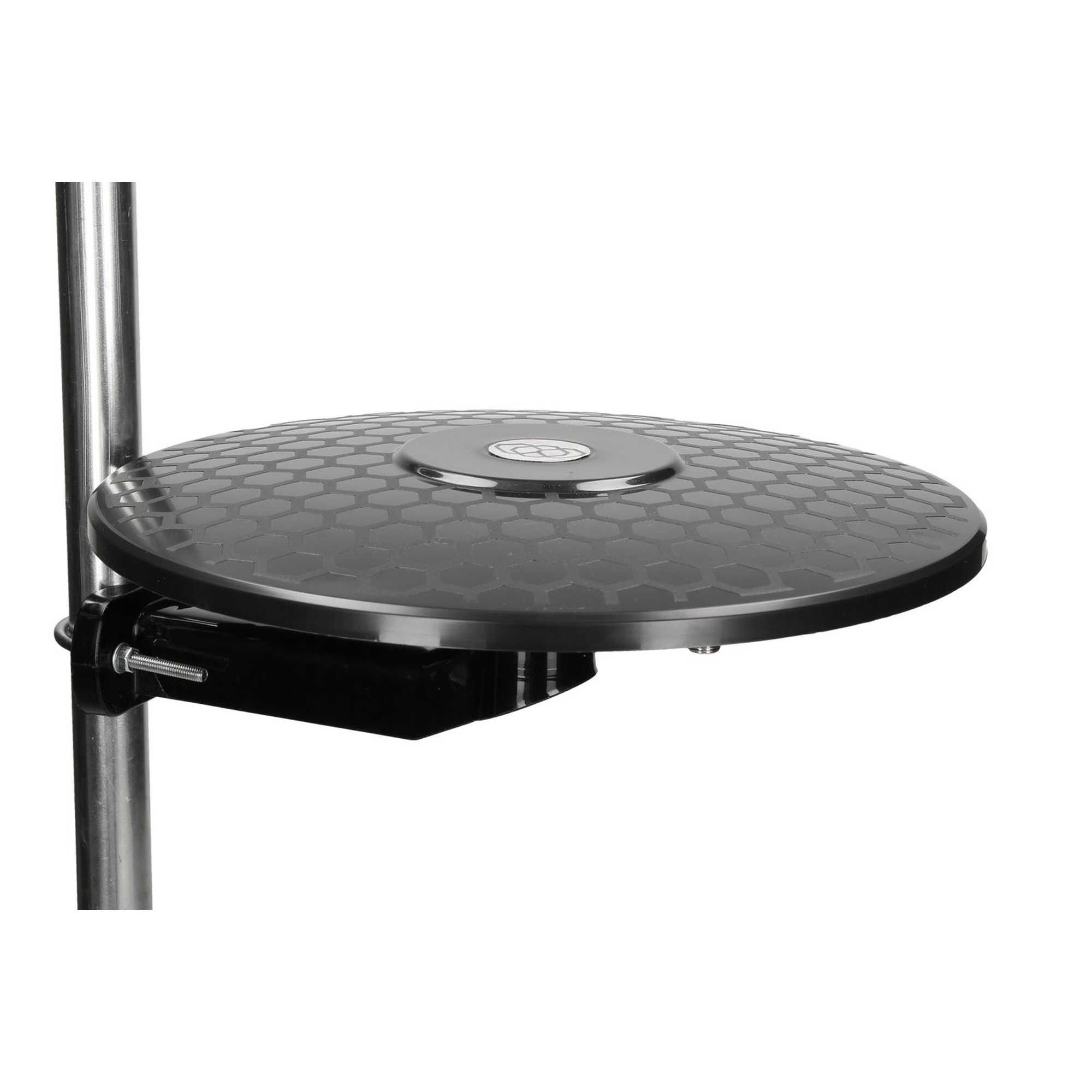

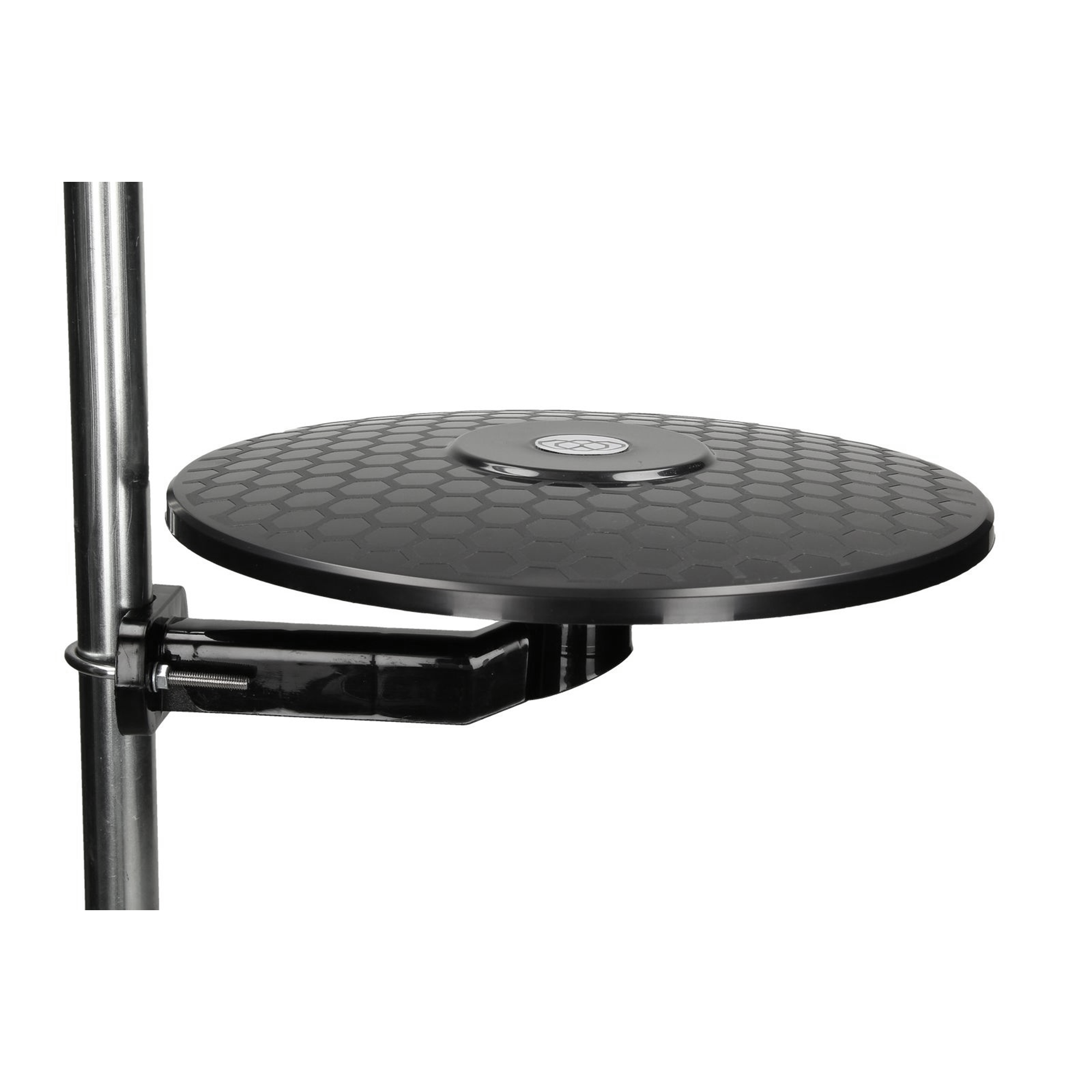

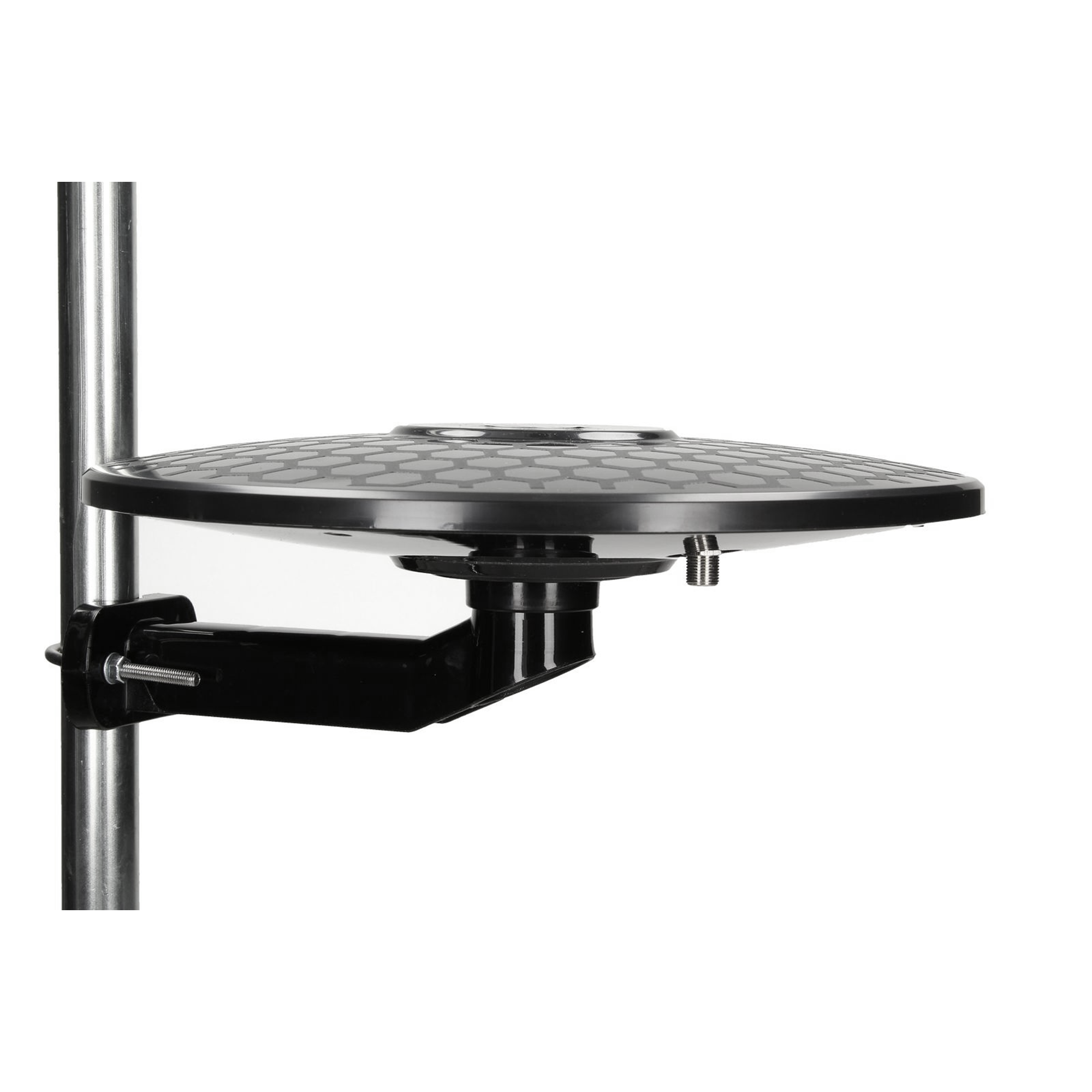

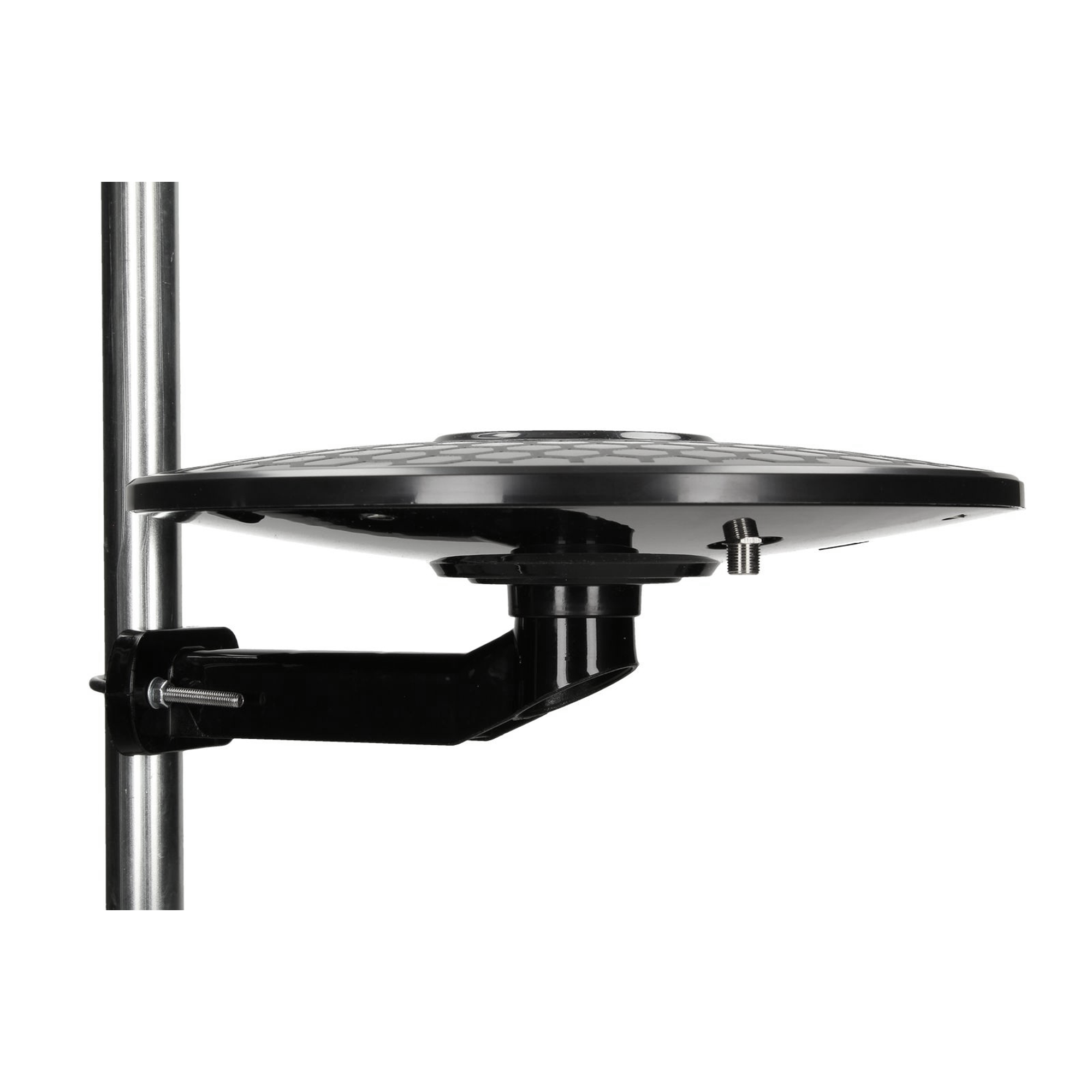

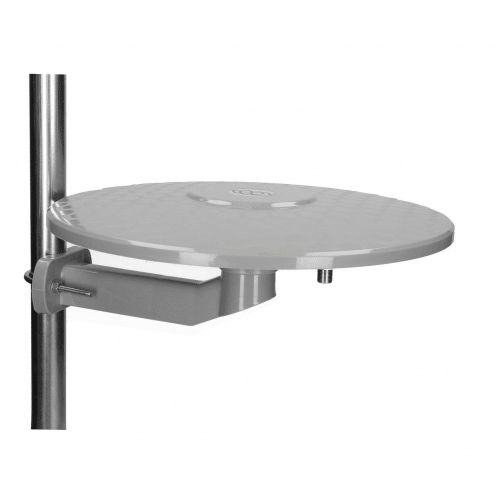

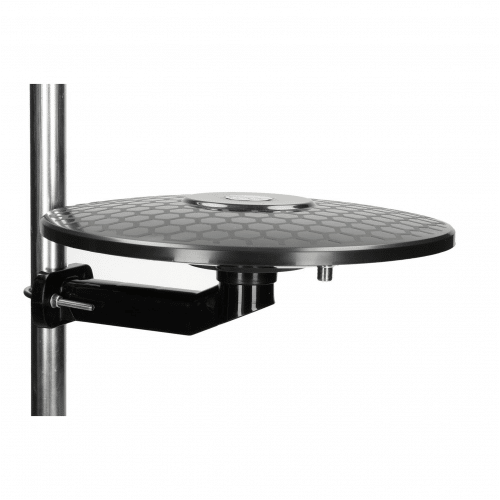

Antena COMPACT TV to najwyższej jakości urządzenie dla wymagających. Wykonana jest z polistyrenu wysokoudarowego bardzo wysokiej jakości, dzięki czemu można stosować ją w każdych, nawet najbardziej niesprzyjających warunkach atmosferycznych. Umożliwia odbiór analogowy i cyfrowy DVB-T i DVB-T2 programów TV w zakresie od 174 – 230 MHz, 470 – 790 MHz. Jest to możliwe dzięki zastosowaniu w niej nowoczesnego wzmacniacza. Antena ta ma niewielkie rozmiary oraz wagę, więc z powodzeniem może być zastosowana praktycznie w każdym miejscu. Balkon, okno, dach czy też obiekty ruchome doskonale nadają się na miejsce jej instalacji. COMPACT TV jest jej dookólna, a HORYZONTALNA charakterystyka kierunkowa jest jej niebywałą zaletą. Pozwala to mianowicie na pominięcie kierunkowania jej w stronę nadajnika, co jest sporym udogodnieniem. Jeśli więc poszukujesz anteny, której nie zaszkodzi wiatr, mróz lub słońce, a której montaż będzie prosty i intuicyjny, jest to doskonałe rozwiązanie, które potrafi spełnić wszystkie Twoje oczekiwania.
----------
Główne parametry
----------
Typ anteny: dookólna
Polaryzacja: pozioma
Kanały pracy: 5-12 (174-230 MHz), 21-60 (470-698 MHz)
Zysk energetyczny: 30-33 dB
Impedancja wyjściowa: 75 Ohm
Maksymalna moc sygnału: 44 dB
Filtr LTE: tak
Odbiór sygnału 4K i HD: tak
Hermetyczna obudowa: tak
Kolor: czarna
----------
W zestawie
----------
Antena
Zasilacz sieciowy 230 V/12 V
Cybant
Uchwyt do masztu
Złącze F
----------
Cechy
----------
Antena COMPACT TV to najwyższej jakości urządzenie dla wymagających. Wykonana jest z polistyrenu wysokoudarowego bardzo wysokiej jakości, dzięki czemu można stosować ją w każdych, nawet najbardziej niesprzyjających warunkach atmosferycznych. Umożliwia odbiór analogowy i cyfrowy DVB-T i DVB-T2 programów TV w zakresie od 174 – 230 MHz, 470 – 790 MHz. Jest to możliwe dzięki zastosowaniu w niej nowoczesnego wzmacniacza. Antena ta ma niewielkie rozmiary oraz wagę, więc z powodzeniem może być zastosowana praktycznie w każdym miejscu. Balkon, okno, dach czy też obiekty ruchome doskonale nadają się na miejsce jej instalacji. COMPACT TV jest jej dookólna, a HORYZONTALNA charakterystyka kierunkowa jest jej niebywałą zaletą. Pozwala to mianowicie na pominięcie kierunkowania jej w stronę nadajnika, co jest sporym udogodnieniem. Jeśli więc poszukujesz anteny, której nie zaszkodzi wiatr, mróz lub słońce, a której montaż będzie prosty i intuicyjny, jest to doskonałe rozwiązanie, które potrafi spełnić wszystkie Twoje oczekiwania.
Pobierz instrukcję obsługi
Kod EAN: 5901436859765 | Antena DSP-860 5G Protected przeznaczona jest do odbioru TV sygnałów cyfrowych (DVB-T2) wewnątrz pomieszczeń w pobliżu odbiornika TV. Wbudowany filtr pasmowo-przepustowy skutecznie eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700/800, GSM 1800 itp.)
Główne zalety anteny pokojowej DSP to: uniwersalność, ekonomiczność, prostota instalacji, łatwość przestawiania na różne kierunki nadawania sygnałów telewizyjnych. DSP-860 5G Protected może
w znakomity sposób spełniać rolę anteny dla drugiego odbiornika TV w mieszkaniu (sypialnia, pokój dziecięcy), w domku letniskowym, na działce itp. Może także służyć do odbioru nowych programów TV, niedostępnych jeszcze w antenowej instalacji zbiorowej.
Antena DSP-860 5G Protected dostarczana jest w stanie zmontowanym wraz ze wszystkimi akcesoriami połączeniowymi. Dzięki temu instalacja
w miejscu użytkowania jest szybka i prosta. Po wyjęciu z pudełka koniecznie jest jedynie odchylenie elementów zamocowanych do kulistej części nośnika ku tyłowi i zablokowaniu ich plastikowymi śrubami.
DSP-860 5G Protected przeznaczona jest do stosowania wewnątrz pomieszczeń.
Jedna z niewielu w 100% polskich anten pokojowych dostępnych na rynku. Wysokiej jakości wykonanie i jakość odbioru sygnałów.
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów cyfrowych (DVB-T2)
• Wbudowany filtr pasmowo-przepustowy 88-694MHz
• Wbudowany >20dB przedwzmacniacz antenowy
• Wielokierunkowy odbiór sygnałów RTV
• Możliwość bezpośredniego zasilania przedwzmacniacza z tunera DVB-T2
• Prosta instalacja anteny zgodna z ideą “plug & play”
• W zestawie profesjonalna zwrotnica zasilająca ZZA-7 z zasilaczem.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 88-694 MHz
Pasmo pracy: FM/ VHF/ UHF
Zysk / skuteczność*: 30~33 dB
Tłumienie filtra poza pasmem: >26 dB @ 720 MHz
Impedancja (wewnętrzny symetryzator): 75 Ohm
Zasilanie przedwzmacniacza anteny: +5~24 V DC / maks. 31 mA
Możliwość bezpośredniego zasilania z tunera DVB-T: tak
Typ złącza wyjściowego: wbudowany kabel z wtykiem IEC
Wymiary anteny po rozłożeniu: 255 x 500 x 230 mm
Wymiary kartonu: 260 x 300 x 195 mm
Waga netto: 0,64 kg
* zostały uwzględnione straty w symetryzatorze
Pobierz instrukcję obsługi
Kod EAN: 5903953006462 | Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 150 mA
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 150 mA
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Pobierz instrukcję obsługi
Kod EAN: 5903953010032 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
----------
Główne parametry
----------
Typ: Dookólna
Częstotliwość: VHF: 47-230 MHz, UHF: 470-862 MHz
Zakres: VHF, UHF
Zysk: Maks. 30 dB
Maks. poziom wyjściowy: 105 dBuV
Impedancja: 75 Ohm
Zasilanie: DC 12 V / 50 mA (zasilacz w zestawie)
----------
Cechy produktu
----------
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T; DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Dzięki wbudowanemu przedwzmacniaczowi antena osiąga wysoki zysk i niskie szumy
Wodoodporna konstrukcja z powłoką anty-UV
Lekka, kompaktowa oraz łatwa w montażu
Pobierz instrukcję obsługi
Kod EAN: 5901436773429 |
----------
Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja
Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
