PARAMETRY TECHNICZNE
----------
Typ: RDZ-211
Zakres częstotliwości pracy: 5-862 MHz
Maks. tłumienie przelotowe IN-OUT / IN-OUT: 4,0 dB / 4,0 dB
Impedancja wyjście/wyjście: 75 Ohm / 75 Ohm
Typ złącz wejście/wyjście: gniazdo F / gniazdo F
Przenoszenie składowej stałej IN-OUT: tak, +12 V (tor bez kondensatora)
Maks. przenoszony prąd IN-OUT: 250 mA
----------
CECHY
----------
Rozgałęźnik/sumator RTV
Przenoszenie składowej stałej: +12 V/250 mA
Solidna, odlewana, metalowa obudowa

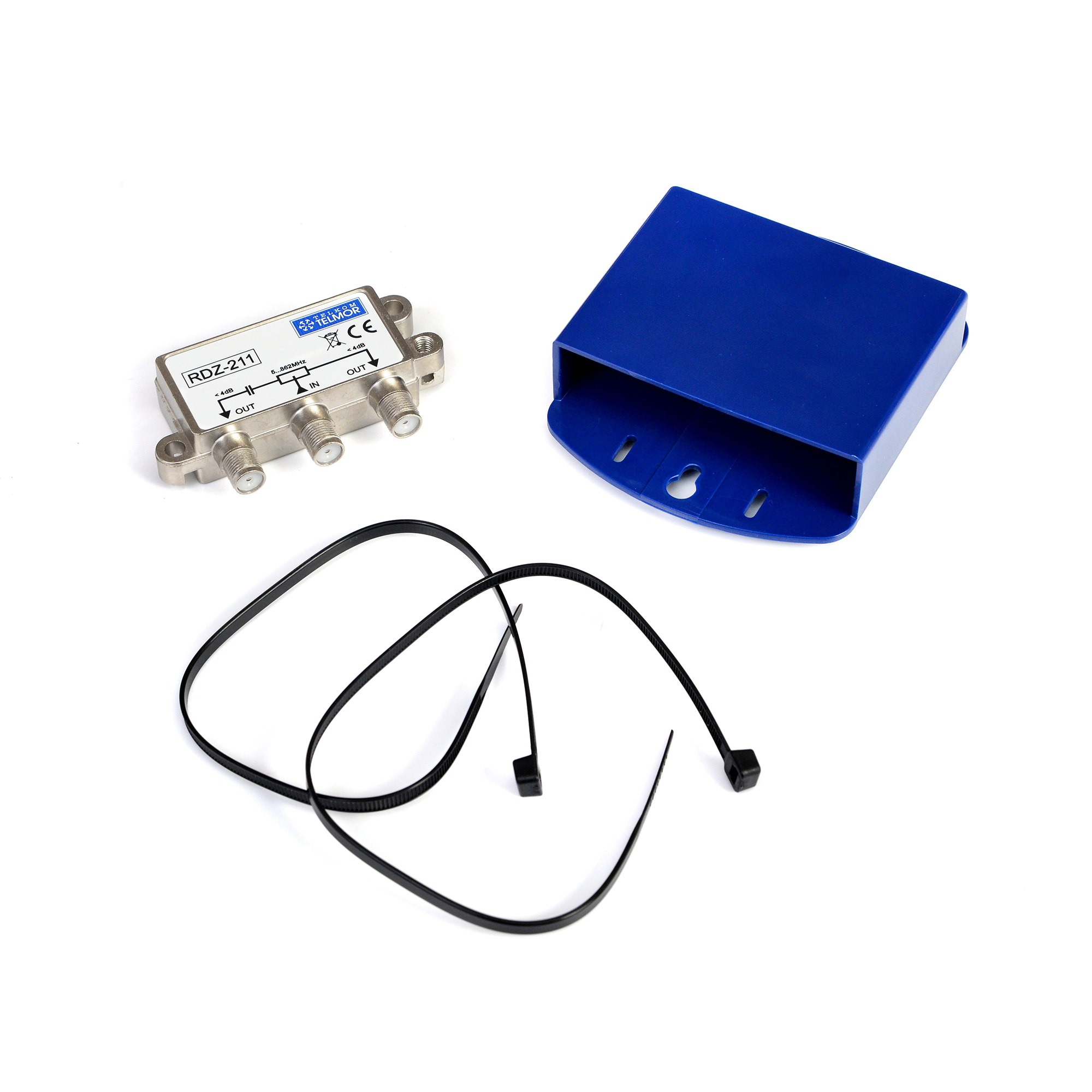

W komplecie bryzgoszczelna obudowa z ABS
Prosty montaż i podłączenie

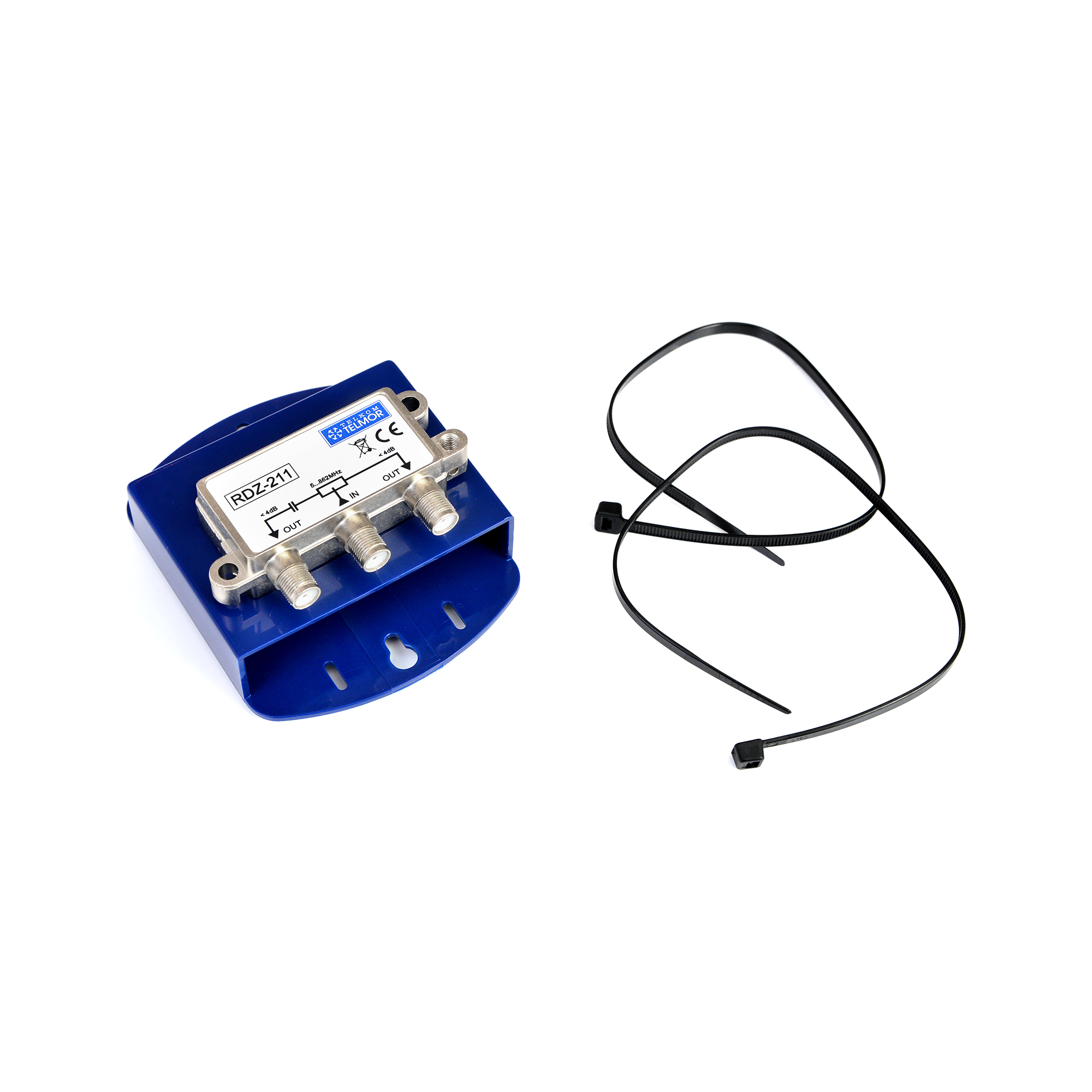

RDZ-211 to rozgałęźnik/sumator przeznaczony do stosowania w zbiorowych oraz indywidualnych instalacjach antenowych RTV. Jego zadaniem jest rozgałęzienie lub zsumowanie 2-sygnałów antenowych. RDZ-211 można zamontować w bryzgoszczelnej osłonie z ABS, dzięki czemu możliwe jest jego umieszczenie na zewnątrz pomieszczenia np. na maszcie antenowym. Dla zapewnienia prawidłowej eksploatacji sprzętu należy zwrócić szczególną uwagę na jego właściwą instalację i podłączenie. Urządzenie może być stosowane w sytuacjach gdy poziom sygnału jest na tyle duży, że jego podział a co za tym idzie obniżenie poziomu o 4dB, nie spowoduje, że finalny poziom w gnieździe abonenckim będzie poniżej 51dBuV (minimum na podstawie normy PN-EN 60728-1).

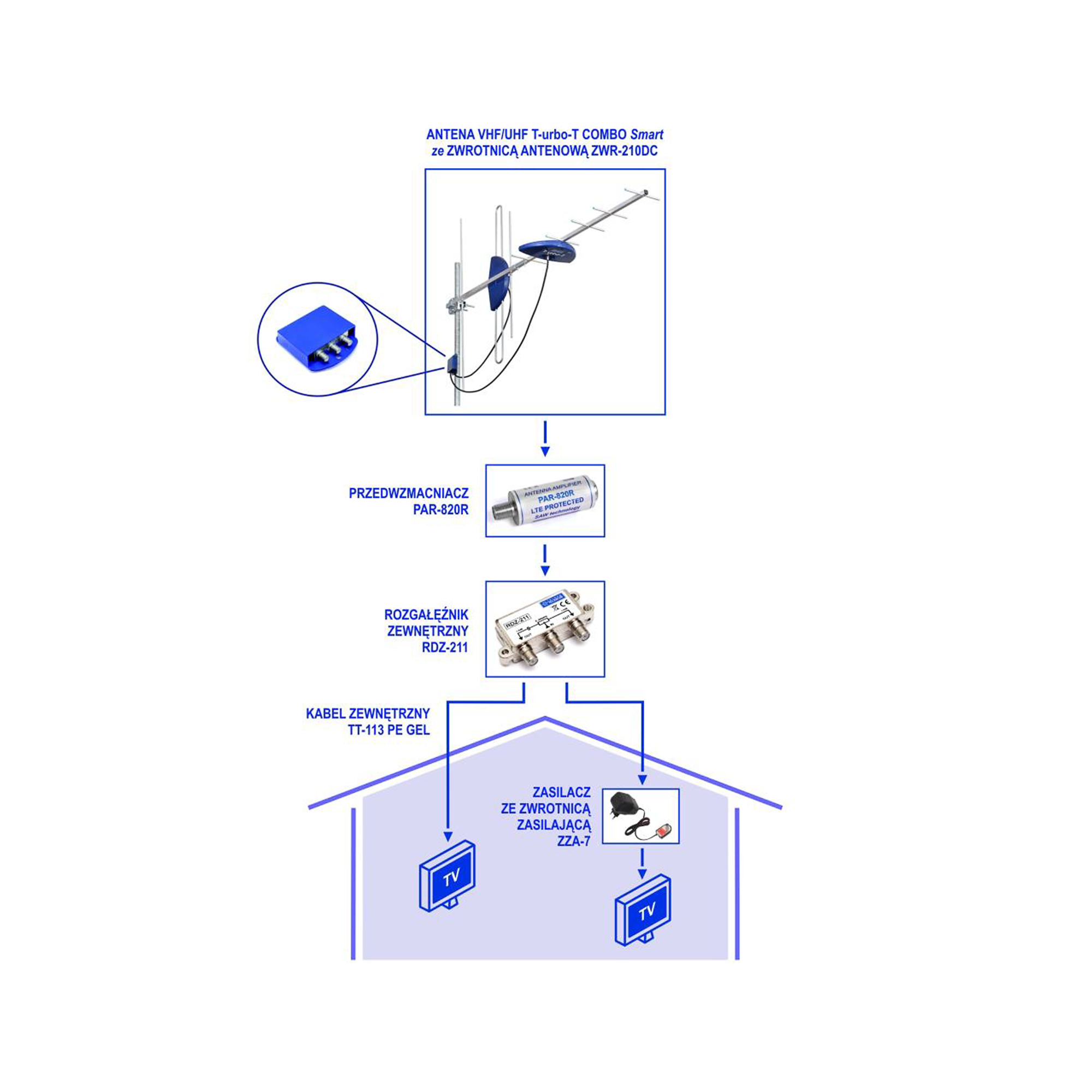

Urządzenie jest polecane zwłaszcza dla przypadków, gdzie nie jest możliwa realizacja instalacji typu "gwiazda" z sprowadzeniem kabli ze wszystkich gniazd do jednej skrzynki mieszkaniowej tj dla przypadku gdy kable antenowe z konieczności są ułożone z masztu bezpośrednio ""na elewacji budynku"
----------
PARAMETRY TECHNICZNE
----------
Typ: RDZ-211
Zakres częstotliwości pracy: 5-862 MHz
Maks. tłumienie przelotowe IN-OUT / IN-OUT: 4,0 dB / 4,0 dB
Impedancja wyjście/wyjście: 75 Ohm / 75 Ohm
Typ złącz wejście/wyjście: gniazdo F / gniazdo F
Przenoszenie składowej stałej IN-OUT: tak, +12 V (tor bez kondensatora)
Maks. przenoszony prąd IN-OUT: 250 mA
----------
CECHY
----------
Rozgałęźnik/sumator RTV
Przenoszenie składowej stałej: +12 V/250 mA
Solidna, odlewana, metalowa obudowa
W komplecie bryzgoszczelna obudowa z ABS
Prosty montaż i podłączenie
RDZ-211 to rozgałęźnik/sumator przeznaczony do stosowania w zbiorowych oraz indywidualnych instalacjach antenowych RTV. Jego zadaniem jest rozgałęzienie lub zsumowanie 2-sygnałów antenowych. RDZ-211 można zamontować w bryzgoszczelnej osłonie z ABS, dzięki czemu możliwe jest jego umieszczenie na zewnątrz pomieszczenia np. na maszcie antenowym. Dla zapewnienia prawidłowej eksploatacji sprzętu należy zwrócić szczególną uwagę na jego właściwą instalację i podłączenie. Urządzenie może być stosowane w sytuacjach gdy poziom sygnału jest na tyle duży, że jego podział a co za tym idzie obniżenie poziomu o 4dB, nie spowoduje, że finalny poziom w gnieździe abonenckim będzie poniżej 51dBuV (minimum na podstawie normy PN-EN 60728-1).
Urządzenie jest polecane zwłaszcza dla przypadków, gdzie nie jest możliwa realizacja instalacji typu "gwiazda" z sprowadzeniem kabli ze wszystkich gniazd do jednej skrzynki mieszkaniowej tj dla przypadku gdy kable antenowe z konieczności są ułożone z masztu bezpośrednio ""na elewacji budynku"
Pobierz instrukcję obsługi
Kod EAN: 5903953000736 |
Pobierz instrukcję obsługi
Kod EAN: 5901890048071 | Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 150 mA
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 150 mA
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Pobierz instrukcję obsługi
Kod EAN: 5903953010032 |
----------
Cechy
----------
Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T/T2)
Wbudowany przedwzmacniacz antenowy
Wbudowany filtr 5G SAW
Silne tłumienie sygnałów telefonii komórkowej GSM/LTE/5G
Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
Wysoka odporność na niekorzystne warunki atmosferyczne
Doskonałe parametry techniczne i funkcjonalne
Antena klasy luksusowej – niezawodność, trwałość, estetyka
Prosty montaż bez potrzeby użycia narzędzi
Idealna antena do miasta, na kemping oraz wszędzie tam gdzie duża antena jest niemożliwa do zastosowania.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 47 – 694 MHz (UHF: k.5–k.48)*
Zysk: 4,5 dBi
Wzmocnienie anteny: 18…22 dB
Wzmocnienie wewnętrzne wzmacniacza: 18 +/-2
Wzmocnienie (+) tłumienie (-) w paśmie zaporowym: -15 dB/800 MHz
Skuteczność anteny (zysk + wzmocnienie): 23 +/-2 dB/470-694 MHz, -10 dB/800 MHz
Polaryzacja: Pozioma (H)
Współczynnik szumów: <4,5 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 107 dBuV
Rozwartość wiązki 3dB w płaszczyźnie poziomej: 75 stopnie
Rozwartość wiązki 3dB w płaszczyźnie pionowej: 130 stopnie
Stosunek promieniowania tył / przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*: 5….24 V/40 mA
Pobór prądu: 40 mA @ +12 V
Średnica masztu: 25 – 45 mm
Wymiar anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
*Antena otwarta na pasmo VHF, jednak jest zysk w tym zakresie jest niewielki, przez co odbiór kanałów z pasma VHF może odbywać się tylko przy mocnych sygnałach. Do odbioru VHF zalecamy anteny TurboT V lub TurboT V3 oraz zwrotnicę ZWR210DC, która skutecznie sygnał z obu anten do jednego kabla.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006332 | Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 120 mA
Średnica promiennika: 40 mm
Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 120 mA
Średnica promiennika: 40 mm
Pobierz instrukcję obsługi
Kod EAN: 5903953010025 | Antena DSP-860 przeznaczona jest do odbioru TV sygnałów cyfrowych (DVB-T) i analogowych wewnątrz pomieszczeń w pobliżu odbiornika TV. Główne zalety anteny pokojowej DSP to: uniwersalność, ekonomiczność, prostota instalacji, łatwość przestawiania na różne kierunki nadawania sygnałów telewizyjnych. DSP może w znakomity sposób spełniać rolę anteny dla drugiego odbiornika TV w mieszkaniu (sypialnia, pokój dziecięcy), w domku letniskowym, na działce itp. Może także służyć do odbioru nowych programów TV, niedostępnych jeszcze w antenowej instalacji zbiorowej. Dzięki dużemu zyskowi energetycznemu jedynym przeciwwskazaniem dla jej zastosowania jest wysoki poziom sygnałów odbitych w miejscu instalacji (TV analogowa).
Antena DSP dostarczana jest w stanie zmontowanym wraz ze wszystkimi akcesoriami połączeniowymi. Dzięki temu instalacja w miejscu użytkowania jest szybka i prosta. Po wyjęciu z pudełka koniecznie jest jedynie odchylenie elementów zamocowanych do kulistej części nośnika ku tyłowi i zablokowaniu ich plastikowymi śrubami.
Antena DSP-860 przeznaczona jest do stosowania wewnątrz pomieszczeń.
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów cyfrowych (DVB-T)
• Wbudowany 20dB przedwzmacniacz antenowy
• Wielokierunkowy odbioru sygnałów RTV
• Możliwość bezpośredniego zasilania przedwzmacniacza z tunera DVB-T
• Prosta instalacja anteny zgodna z ideą “plug & play”
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 88-862 MHz
Pasmo pracy: FM/ VHF/ UHF
Zysk / skuteczność*
- zakres III (k6-k12): 20 dB
- zakres IV (k21-k39): 30 dB
- zakres V (k40-k69): 30~33 dB
Impedancja (wewnętrzny symetryzator): 75 Ohm
Zasilanie przedwzmacniacza anteny: +5~24 V DC / maks. 31 mA
Możliwość bezpośredniego zasilania z tunera DVB-T: tak
Typ złącza wyjściowego: wbudowany kabel z wtykiem IEC
Wymiary anteny po rozłożeniu: 255 x 500 x 230 mm
Wymiary kartonu: 260 x 300 x 195 mm
Waga netto: 0,64 kg
* zostały uwzględnione straty w symetryzatorze
Pobierz instrukcję obsługi
Kod EAN: 5903953002648 |
