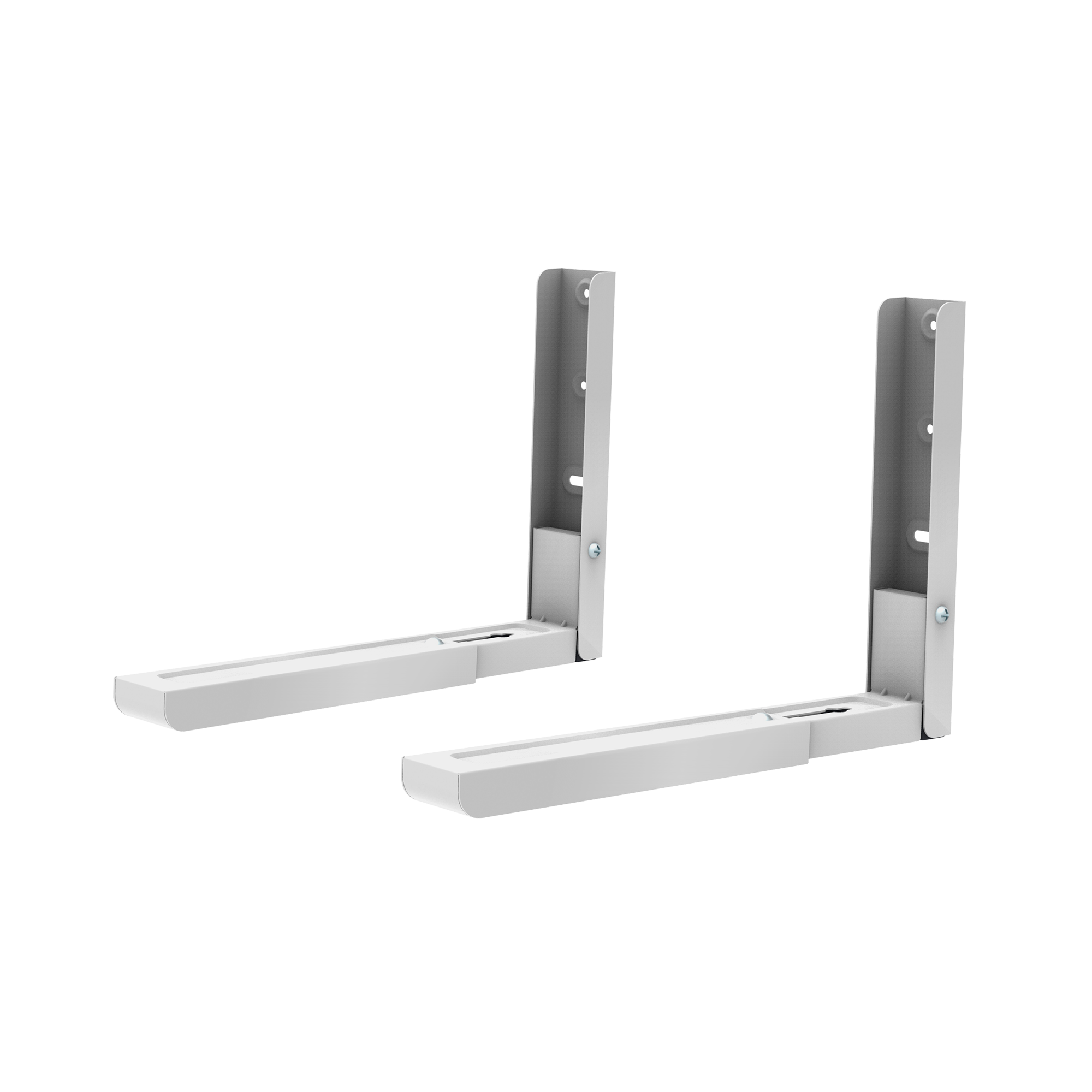

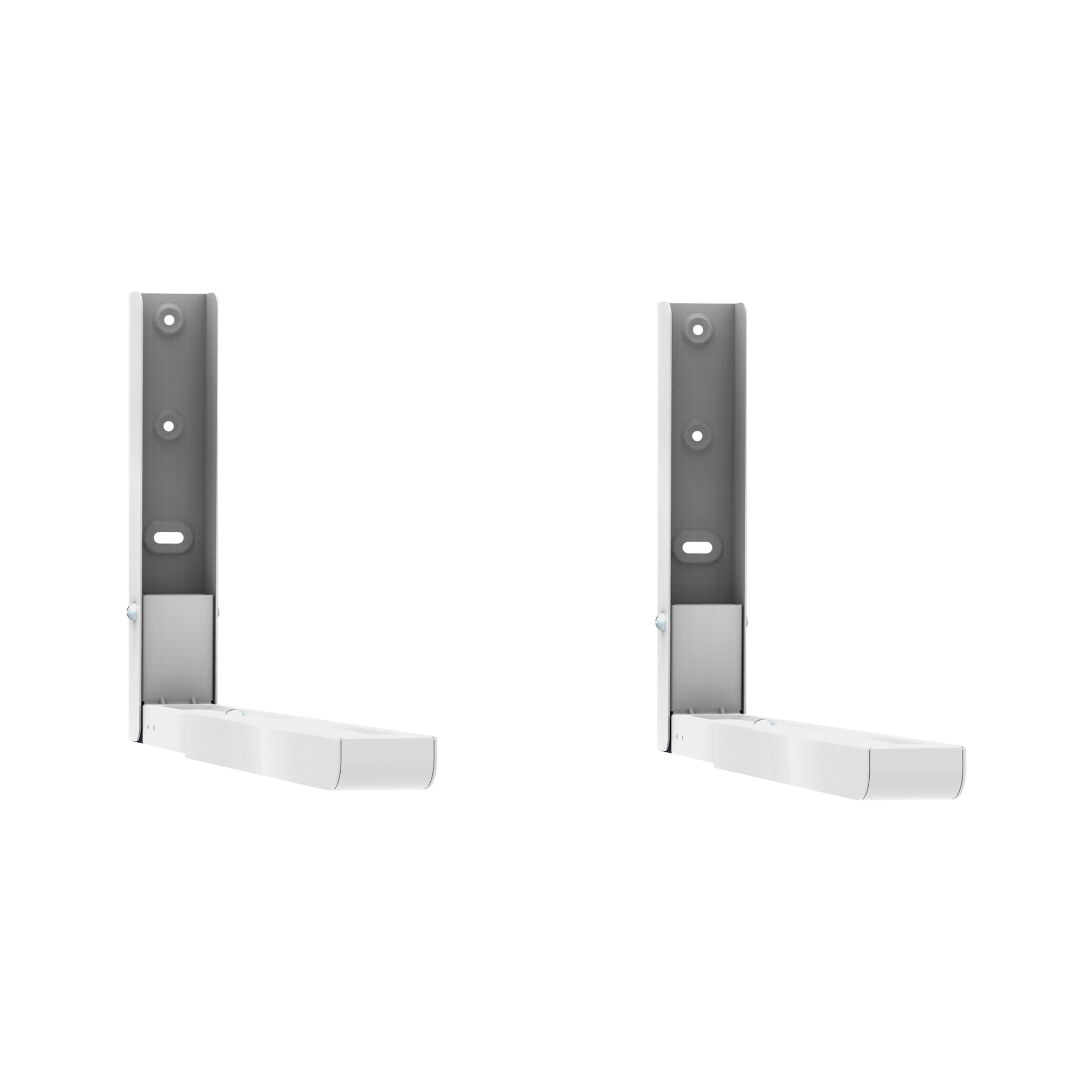

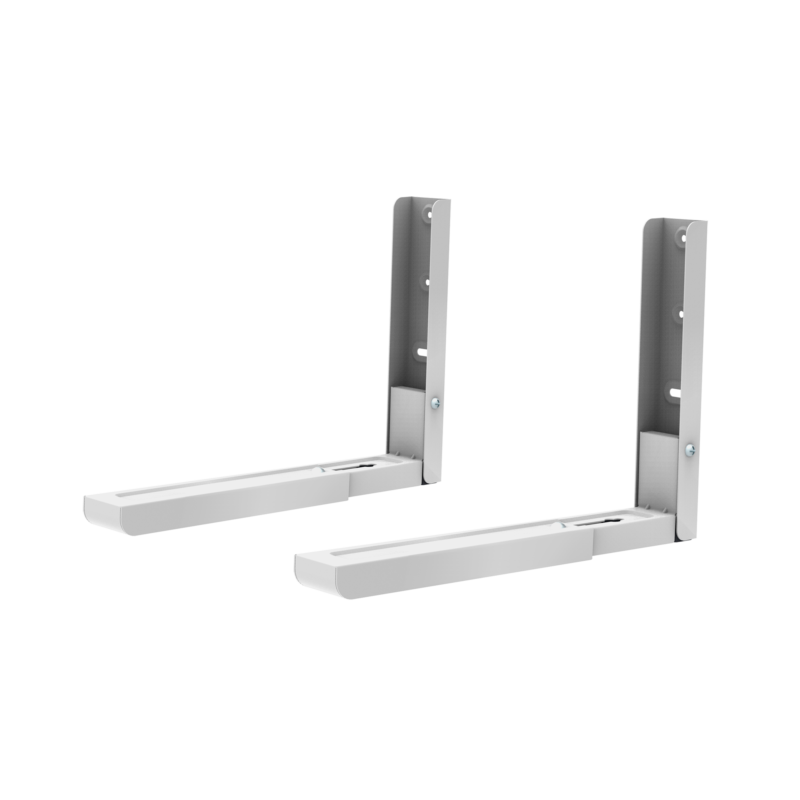

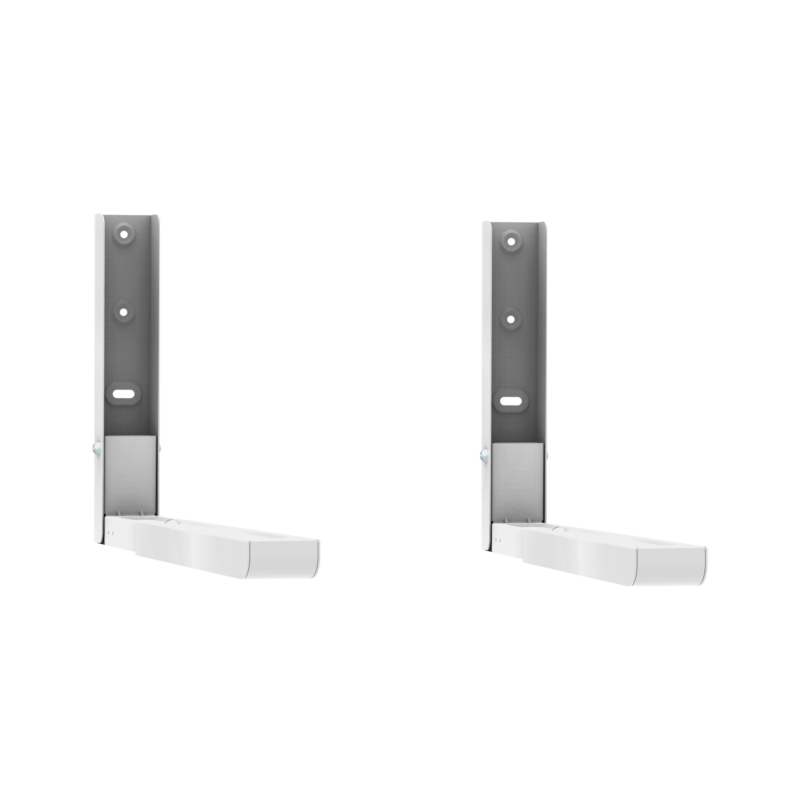

| Content | Przeznaczenie: Mikrofalówki
Montaż: Do ściany
Maks. Obciążenie: 30 kg

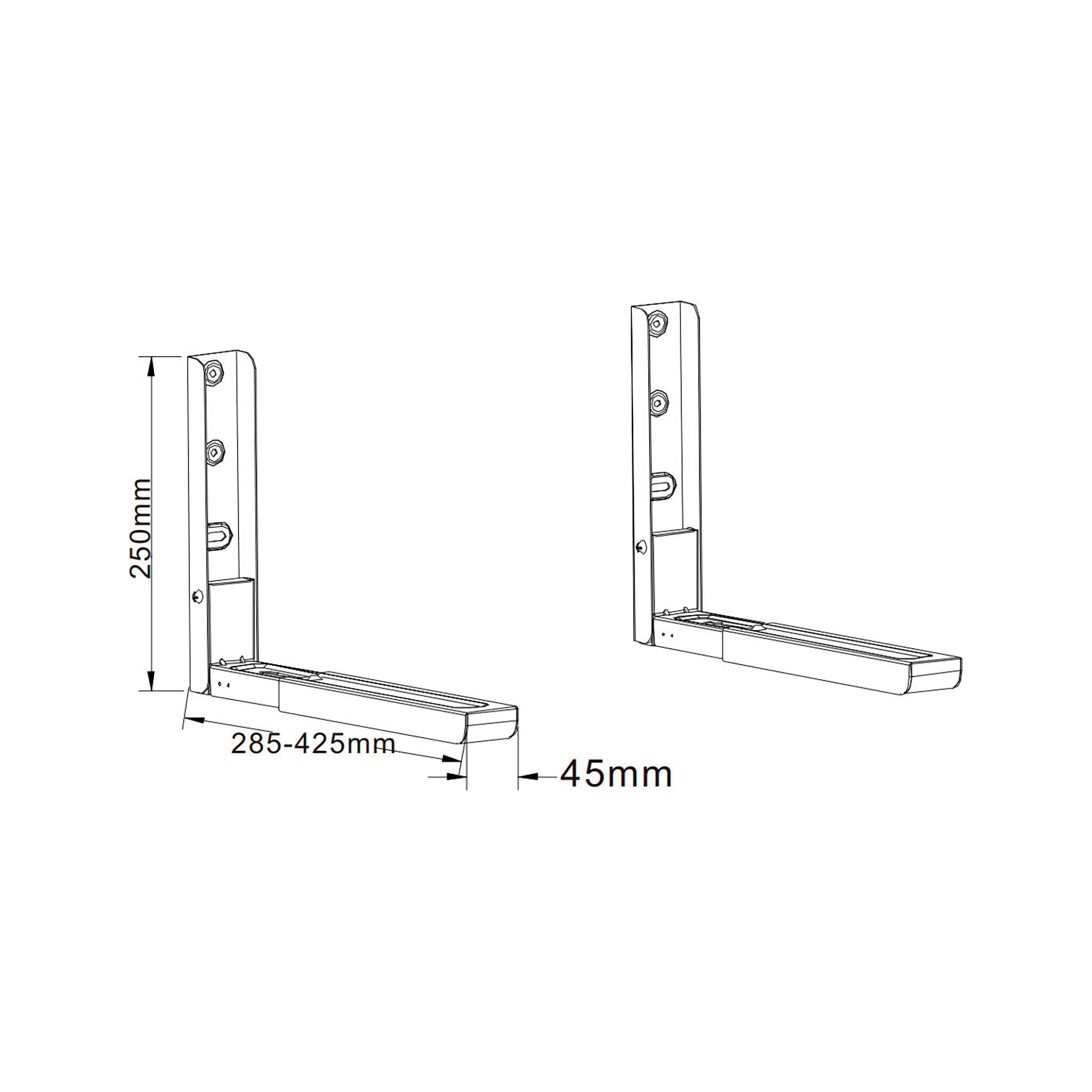

Regulacja długości nóżek: 285 ~ 425 mm
Materiał: Stal
Wykończenie powierzchni: Malowany proszkowo
Kolor: Biały
W zestawie: Śruby montażowe
----------
2 sztuki w zestawie
Przeznaczenie: Mikrofalówki
Montaż: Do ściany
Maks. Obciążenie: 30 kg
Regulacja długości nóżek: 285 ~ 425 mm
Materiał: Stal
Wykończenie powierzchni: Malowany proszkowo
Kolor: Biały
W zestawie: Śruby montażowe
----------
2 sztuki w zestawie
Pobierz instrukcję obsługi
Kod EAN: 5901890037488 |
Pobierz instrukcję obsługi
Kod EAN: 8716176241261 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 | Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 120 mA
Średnica promiennika: 40 mm
Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 120 mA
Średnica promiennika: 40 mm
Pobierz instrukcję obsługi
Kod EAN: 5903953010025 |
----------
Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja
Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
Kod EAN: 5903953006301 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 |
