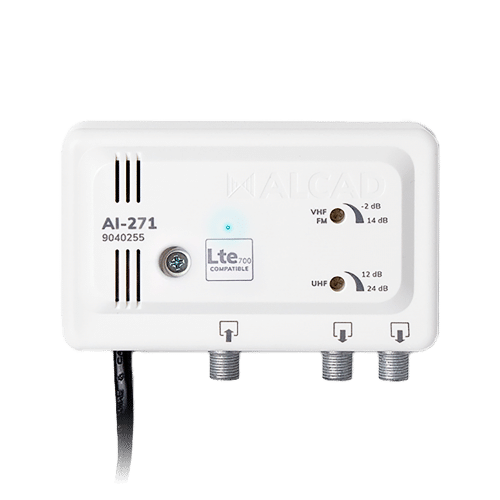

| Content | Ilość wyjść: 2
VHF
----------
Zakres częstotliwości: 40-318 MHz
Wzmocnienie: 14 +/-1 dB
Regulacja wzmocnienia: 16 dB
Współczynnik szumów: <4,5 dB
Tłumienie odbić: 10 dB
UHF
----------
Zakres częstotliwości: 470-862 MHz
Wzmocnienie: 24 +/-1,5 dB
Regulacja wzmocnienia: 12 dB
Współczynnik szumów: <3 dB
Tłumienie odbić: 10 dB
----------
Zasilanie: 230 V AC, 50/60Hz
Temperatura pracy: -5 ~ 60 stopni C
Stopień ochrony: IP20

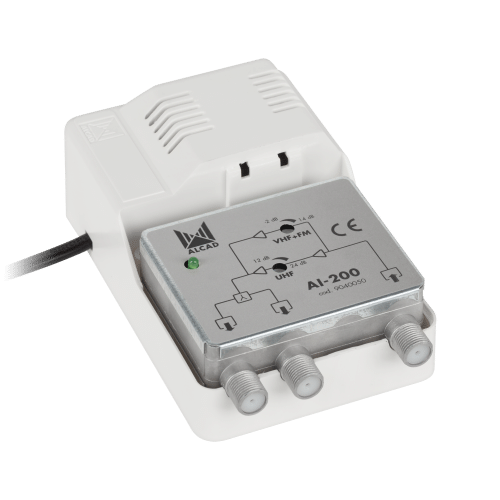

Ilość wyjść: 2
VHF
----------
Zakres częstotliwości: 40-318 MHz
Wzmocnienie: 14 +/-1 dB
Regulacja wzmocnienia: 16 dB
Współczynnik szumów: <4,5 dB
Tłumienie odbić: 10 dB
UHF
----------
Zakres częstotliwości: 470-862 MHz
Wzmocnienie: 24 +/-1,5 dB
Regulacja wzmocnienia: 12 dB
Współczynnik szumów: <3 dB
Tłumienie odbić: 10 dB
----------
Zasilanie: 230 V AC, 50/60Hz
Temperatura pracy: -5 ~ 60 stopni C
Stopień ochrony: IP20
Pobierz instrukcję obsługi
Kod EAN: 8425988904508 |
Pobierz instrukcję obsługi
Kod EAN: 5901436779636 | T-urbo-T V to antena VHF wykonana w innowacyjnej technologii T-urbo-T. Poszczególne elementy anteny zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresie 174-230 MHz.
Bardzo ważnym wyróżnikiem naszej nowej konstrukcji jest niski współczynnik fali stojącej VSWR. Określa on stopień dopasowania impedancji anteny do impedancji linii. Wartość VSWR idealnie wynosi 1, w praktyce jest większa od jeden.
Współczynnik fali stojącej wpływa na niedopasowanie, które w przypadku anteny odbiorczej można traktować jako tłumik. W przypadku sygnału cyfrowego przekłada się to wprost na BER (w różny sposób zależnie od typu modulacji).
Na uwagę zasługuje również solidna konstrukcja anteny oraz wysokiej klasy materiały, jakie zostały wykorzystane do jej produkcji. Parametry materiałów sprawiają, że antena T-urbo-T V jest bardzo odporna na warunki atmosferyczne i wytrzyma długie lata użytkowania.
----------
Cechy
----------
• Antena kierunkowa DVB-T
• Zysk energetyczny 7-8 dBi
• Niski współczynnik fali stojącej - VSWR
• Technologia T-urbo-T
• Bardzo solidna konstrukcja mechaniczna
• Możliwość pracy w polaryzacji pionowej i poziomej
• Antena zakończona złączem F
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 174-230 MHz (VHF)
Zysk energetyczny: 7-8 dBi
Ilość elementów: 5
Impedancja: 75 Ohm
Złącze sygnałowe: F
Współczynnik fali stojącej (VSWR): 1,3 typowo (minimalnie 1,1)
Tłumienie odbić (dopasowanie): min. 15 dB
Maks. średnica masztu montażowego: 50 mm
Wymiary anteny: 960 x 960 x 422 mm
Waga: 1,4 kg
Opakowanie: karton
Uwaga: Do podłączenia T-urbo-T V z anteną UHF konieczna jest zwrotnica ZWR-210DC.
Pobierz instrukcję obsługi
Kod EAN: 5903953005021 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953005298 |
