Cechy
----------

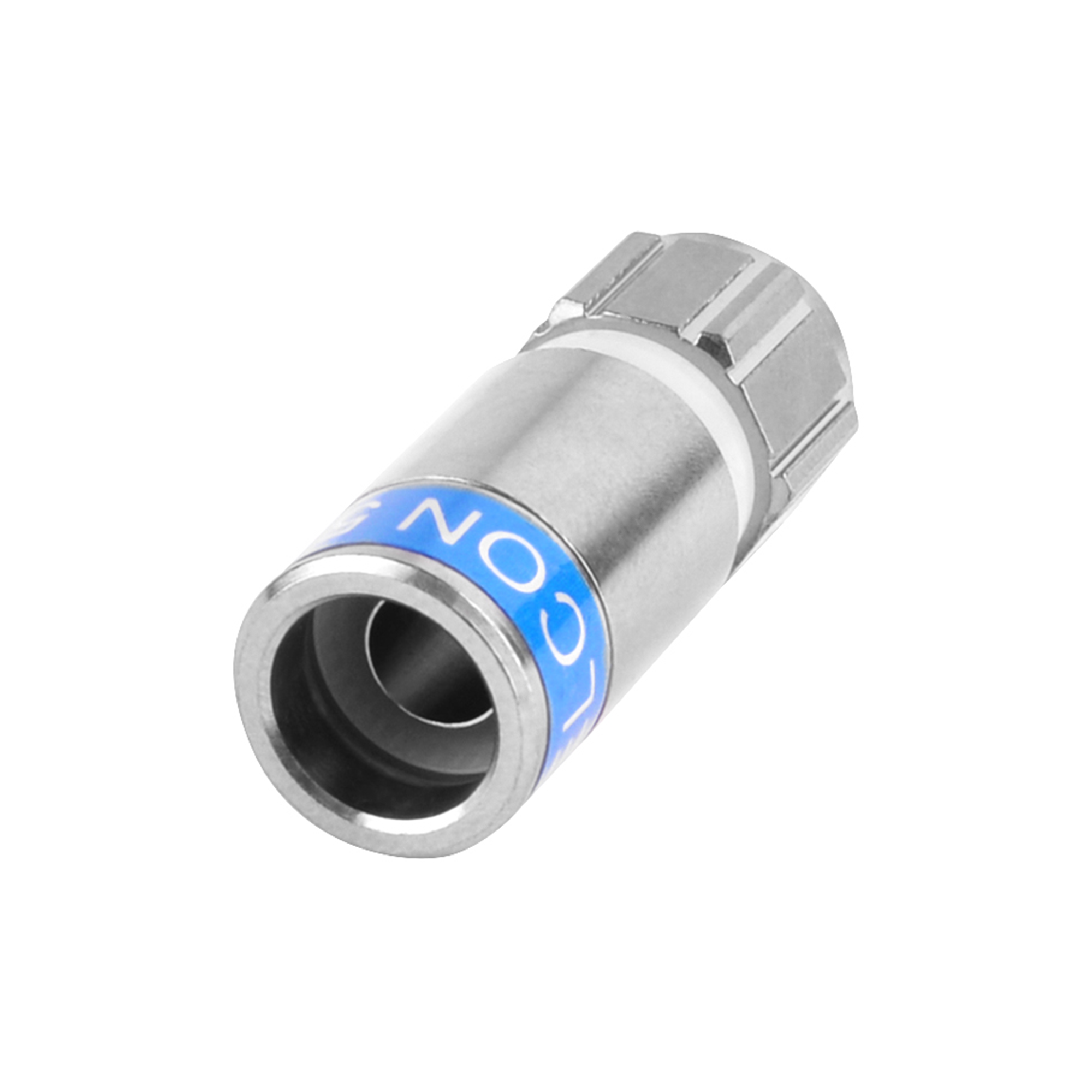

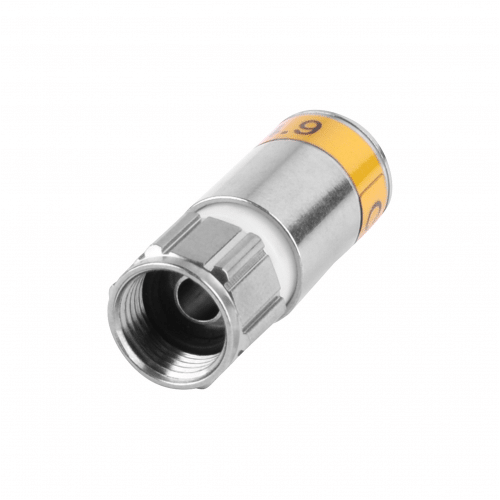

• Profesjonalne złącza kompresyjne przeznaczone do kabli typu RG6. W ofercie Cabelcon dostępne są złącza na kable o średnicy od 6,6 do 7mm.
• Złącza zostały stworzone dla największych operatorów kablowych na świecie, którzy stawiają najwyższe wymagania jakościowe dotyczące fizycznej wytrzymałości i odporności na warunki atmosferyczne, maksymalnie wysokiego ekranowania oraz wysokiej tłumienności niedopasowania.
• Wszystkie te cechy sprawiają że złącza Cabelcon sprawdzą się doskonale wszędzie tam gdzie chcemy zagwarantować jakość połączenia pod kątem transmisji RF, przenoszenia zasilania oraz mechnicznej wytrzymałości.
• Złącze F-6-TD 5.1 dedykowane jest kablom z żyłą o średnicy 1,13mm
• System PushPin™ - dla bezpiecznej i widocznej instalacji
• Unikalny, opatentowany system kompresji
• Działanie do 3 GHz
• Tłumienność niedopasowania >35dB
• Ekranowanie 130dBi
• Wytrzymałość zacisku - >50% od wytrzymałości kabla
• Klasa IP X8 (30 metrów / 8 godzin)
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 0,3-3000 MHz
Tłumienność wtrąceniowa (typ) dB
• 0,3-500 MHz: 0,01
• 500-860 MHz: 0,01
• 860-1000 MHz: 0,01
• 1000-1750 MHz: 0,01
• 1750-2150 MHz: 0,01
• 2150-3000 MHz: 0,01
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -39,5
• 500-860 MHz: -38,6
• 860-1000 MHz: -37,9
• 1000-1750 MHz: -35,1
• 1750-2150 MHz: -35,0
• 2150-3000 MHz: -29,3
Ekranowanie: Class A++ (>105dB)
Impendancja: 75 Ohm
----------
Cechy
----------
• Profesjonalne złącza kompresyjne przeznaczone do kabli typu RG6. W ofercie Cabelcon dostępne są złącza na kable o średnicy od 6,6 do 7mm.
• Złącza zostały stworzone dla największych operatorów kablowych na świecie, którzy stawiają najwyższe wymagania jakościowe dotyczące fizycznej wytrzymałości i odporności na warunki atmosferyczne, maksymalnie wysokiego ekranowania oraz wysokiej tłumienności niedopasowania.
• Wszystkie te cechy sprawiają że złącza Cabelcon sprawdzą się doskonale wszędzie tam gdzie chcemy zagwarantować jakość połączenia pod kątem transmisji RF, przenoszenia zasilania oraz mechnicznej wytrzymałości.
• Złącze F-6-TD 5.1 dedykowane jest kablom z żyłą o średnicy 1,13mm
• System PushPin™ - dla bezpiecznej i widocznej instalacji
• Unikalny, opatentowany system kompresji
• Działanie do 3 GHz
• Tłumienność niedopasowania >35dB
• Ekranowanie 130dBi
• Wytrzymałość zacisku - >50% od wytrzymałości kabla
• Klasa IP X8 (30 metrów / 8 godzin)
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 0,3-3000 MHz
Tłumienność wtrąceniowa (typ) dB
• 0,3-500 MHz: 0,01
• 500-860 MHz: 0,01
• 860-1000 MHz: 0,01
• 1000-1750 MHz: 0,01
• 1750-2150 MHz: 0,01
• 2150-3000 MHz: 0,01
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -39,5
• 500-860 MHz: -38,6
• 860-1000 MHz: -37,9
• 1000-1750 MHz: -35,1
• 1750-2150 MHz: -35,0
• 2150-3000 MHz: -29,3
Ekranowanie: Class A++ (>105dB)
Impendancja: 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5707957139528 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 | Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Pobierz instrukcję obsługi
Kod EAN: 5901436745648 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953000699 |
Pobierz instrukcję obsługi
Kod EAN: 5901890050722 |
----------
Cechy
----------
Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T/T2)
Wbudowany przedwzmacniacz antenowy
Wbudowany filtr 5G SAW
Silne tłumienie sygnałów telefonii komórkowej GSM/LTE/5G
Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
Wysoka odporność na niekorzystne warunki atmosferyczne
Doskonałe parametry techniczne i funkcjonalne
Antena klasy luksusowej – niezawodność, trwałość, estetyka
Prosty montaż bez potrzeby użycia narzędzi
Idealna antena do miasta, na kemping oraz wszędzie tam gdzie duża antena jest niemożliwa do zastosowania.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 47 – 694 MHz (UHF: k.5–k.48)*
Zysk: 4,5 dBi
Wzmocnienie anteny: 18…22 dB
Wzmocnienie wewnętrzne wzmacniacza: 18 +/-2
Wzmocnienie (+) tłumienie (-) w paśmie zaporowym: -15 dB/800 MHz
Skuteczność anteny (zysk + wzmocnienie): 23 +/-2 dB/470-694 MHz, -10 dB/800 MHz
Polaryzacja: Pozioma (H)
Współczynnik szumów: <4,5 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 107 dBuV
Rozwartość wiązki 3dB w płaszczyźnie poziomej: 75 stopnie
Rozwartość wiązki 3dB w płaszczyźnie pionowej: 130 stopnie
Stosunek promieniowania tył / przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*: 5….24 V/40 mA
Pobór prądu: 40 mA @ +12 V
Średnica masztu: 25 – 45 mm
Wymiar anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
*Antena otwarta na pasmo VHF, jednak jest zysk w tym zakresie jest niewielki, przez co odbiór kanałów z pasma VHF może odbywać się tylko przy mocnych sygnałach. Do odbioru VHF zalecamy anteny TurboT V lub TurboT V3 oraz zwrotnicę ZWR210DC, która skutecznie sygnał z obu anten do jednego kabla.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006332 |
