Cechy
----------

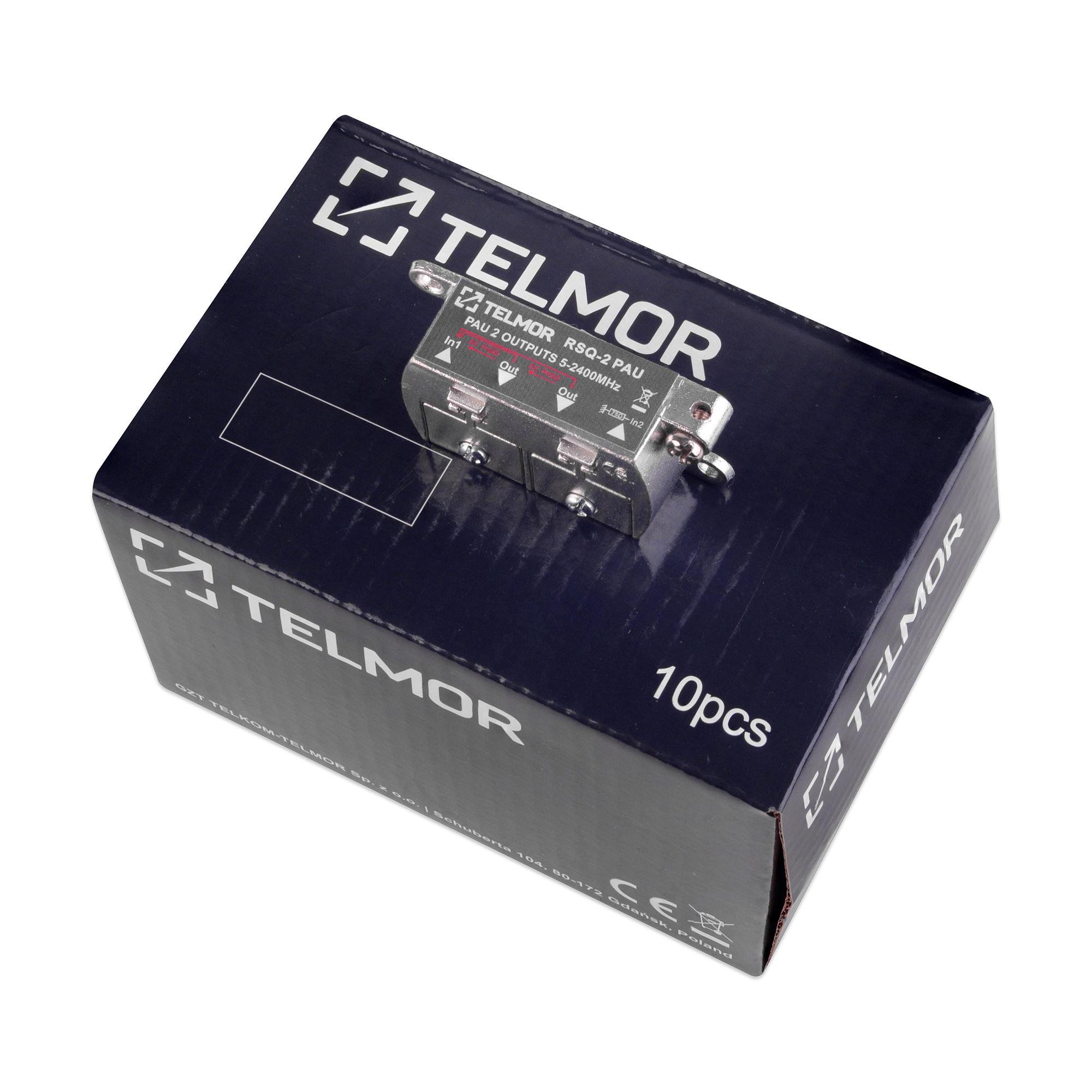

• Odgałęźniki i rozgałęźniki wewnętrzne TELMOR serii RS/RSQ i TS/TSQ są stosowane w koncentrycznych sieciach dystrybucyjnych SAT-IF pracujących z sygnałami DVB-S/S2 (QPSK, 8PSK) i/lub z sygnałami cyfrowej telewizji naziemnej (COFDM, FM i DAB).
• Wszystkie wyjścia rozgałęźnika umożliwiają przepływ prądu do wejścia, a wszystkie odgałęźniki umożliwiają przepływ prądu przez linię magistralną, tj. od wyjścia do wejścia.
• Wysokiej jakości odlewane żelazne obudowy pokryte stopem miedzi i cynku. Pokrywy są lutowane w celu zapewnienia wysokiego stopnia ekranowania.
• Zakres częstotliwości 5 - 2400 MHz.
• Wysokiej jakości odlewana obudowa z powłoką ze stopu miedzi i cynku.

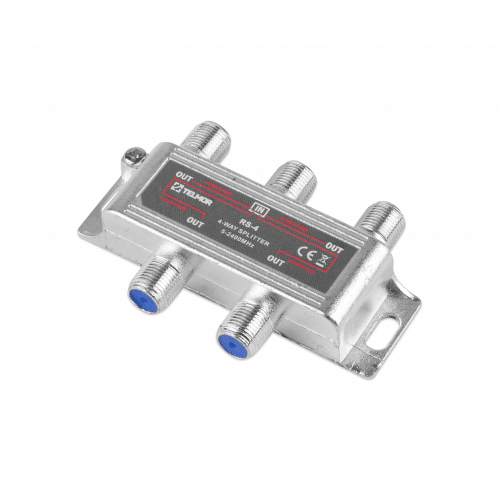

• Złącza żeńskie typu F w serii RS y TS.

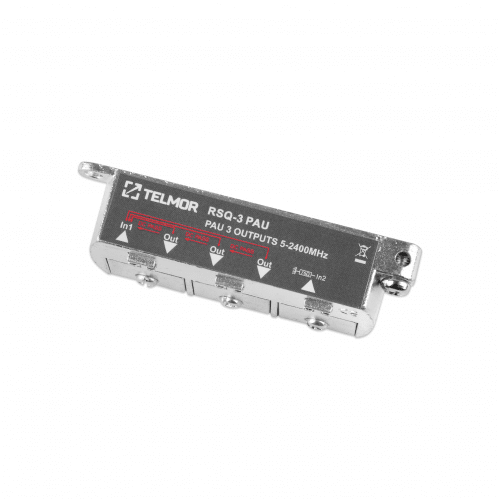

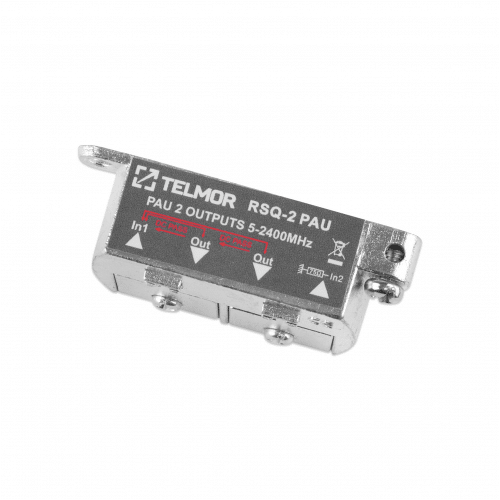

• Złącza zaciskane w serii RSQ y TSQ.
• Idealny do sygnałów DVB-T/T2 i DVB-S2/S2X.
• Przenoszenie prądu z wyjść do wejścia w rozgałęźnikach - max 500 mA.
• Przepływ prądu w magistrali (wyjście/wejście) w odgałęźnikach.
• EMI - RFl>-120dB.
• Klasa A
----------
Dane techniczne
----------
Tłumienie max. (IN -OUT)
• 5 - 40 MHz: 4,0 dB
• 41 - 470 MHz: 4,5 dB
• 470 - 1350 MHz: 5,0 dB
• 1350-2000 MHz: 6,0 dB
• 2000-2400 MHz: 6,5 dB
Izolacja min. (OUT-OUT)
• 5 - 40 MHz: 20 dB
• 41 - 470 MHz: 24 dB
• 470 - 1350 MHz: 24 dB
• 1350-2000 MHz: 22,0 dB
• 2000-2400 MHz: 22,0 dB
Tłum. niedopasowania min (IN / OUT)
• 5 - 40 MHz: 15,0 dB
• 41 - 470 MHz: 13,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 12,0 dB
Przenoszenie napięcia: 24 V/500 mA
Impedancja: 75 Ohm
----------
Cechy
----------
• Odgałęźniki i rozgałęźniki wewnętrzne TELMOR serii RS/RSQ i TS/TSQ są stosowane w koncentrycznych sieciach dystrybucyjnych SAT-IF pracujących z sygnałami DVB-S/S2 (QPSK, 8PSK) i/lub z sygnałami cyfrowej telewizji naziemnej (COFDM, FM i DAB).
• Wszystkie wyjścia rozgałęźnika umożliwiają przepływ prądu do wejścia, a wszystkie odgałęźniki umożliwiają przepływ prądu przez linię magistralną, tj. od wyjścia do wejścia.
• Wysokiej jakości odlewane żelazne obudowy pokryte stopem miedzi i cynku. Pokrywy są lutowane w celu zapewnienia wysokiego stopnia ekranowania.
• Zakres częstotliwości 5 - 2400 MHz.
• Wysokiej jakości odlewana obudowa z powłoką ze stopu miedzi i cynku.
• Złącza żeńskie typu F w serii RS y TS.
• Złącza zaciskane w serii RSQ y TSQ.
• Idealny do sygnałów DVB-T/T2 i DVB-S2/S2X.
• Przenoszenie prądu z wyjść do wejścia w rozgałęźnikach - max 500 mA.
• Przepływ prądu w magistrali (wyjście/wejście) w odgałęźnikach.
• EMI - RFl>-120dB.
• Klasa A
----------
Dane techniczne
----------
Tłumienie max. (IN -OUT)
• 5 - 40 MHz: 4,0 dB
• 41 - 470 MHz: 4,5 dB
• 470 - 1350 MHz: 5,0 dB
• 1350-2000 MHz: 6,0 dB
• 2000-2400 MHz: 6,5 dB
Izolacja min. (OUT-OUT)
• 5 - 40 MHz: 20 dB
• 41 - 470 MHz: 24 dB
• 470 - 1350 MHz: 24 dB
• 1350-2000 MHz: 22,0 dB
• 2000-2400 MHz: 22,0 dB
Tłum. niedopasowania min (IN / OUT)
• 5 - 40 MHz: 15,0 dB
• 41 - 470 MHz: 13,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 12,0 dB
Przenoszenie napięcia: 24 V/500 mA
Impedancja: 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5903953011435 | Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Pobierz instrukcję obsługi
Kod EAN: 5901436745648 | Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 120 mA
Średnica promiennika: 40 mm
Częst. wejściowa: 10,7 GHz – 11,7 GHz dolne; 11,7 GHz – 12,75 GHz górne
Częst. wyjściowa: 950-1950 MHz dolne; 1100-2150 MHz górne
L.O.: 9,75 GHz dolne; 10,6 GHz górne
Równomierność charakterystyki: +/- 1 dB
Współczynnik szumów: 1.0 dB
Wzmocnienie: 55-65 dB
Filtrowanie sygnałów 5G/LTE/GSM: min 40 dB
Izolacja polaryzacji: 20 dB
Pobór prądu: 120 mA
Średnica promiennika: 40 mm
Pobierz instrukcję obsługi
Kod EAN: 5903953010025 |
LAMBDA to nowoczesna konstrukcja o ergonomicznym kształcie i ciekawej stylistyce, która znakomicie wkomponuje się w wystrój każdego pomieszczenia i nie będzie za bardzo rzucać się w oczy. Konstrukcja anteny oparta jest na stopie z lekkiego plastiku, nowoczesnym wzmacniaczu z filtrami pasmowymi zapewniającymi wysoką odporność na niepożądane zakłócenia oraz odpowiednio wygiętymi ramionami w kształcie litery V co zapewnia optymalną czułość anteny na sygnał TV. Uzupełnieniem do wyżej wymienionej anteny jest zasilacz antenowy sieciowy 230V/12V 100mA 50Hz oraz przewód antenowy o długości 2,5m.
Montaż anteny jest łatwy i nie wymaga po za kablem koncentrycznym dodatkowego osprzętu.
Duża czułość
Wysoka niezawodność
Małe gabaryty (antena dzięki dobrym parametrom odbioru oraz małym gabarytom cieszy się szczególnym zainteresowaniem w mieszkaniach, domach jednorodzinnych na campingach oraz w domkach letniskowych).
Antena LAMBDA jest nowoczesnym urządzeniem umożliwiającym odbiór sygnałów telewizji naziemnej cyfrowej DVB-T i analogowej, nadawanych w kanałach 1-69 (470-790MHz).
Specyfikacja:
kanały odbioru - VHF 6-12 UHF 21-69
zysk energetyczny - 28dB -33dB
widoczność kątowa pozioma - 52 stopni
widoczność kątowa pionowa - 35 stopni
Impedancja wyjściowa - 75Ohm
Max. poziom wyj, - 110 - 118 dBuV
Zasilanie - zasilanie anteny z separatora 230V / 12V / 100mA
Pobierz instrukcję obsługi
Kod EAN: 5901436769279 |
Antena jest sprzedawana bez wzmacniacza oraz symetryzatora w komplecie.
Pobierz instrukcję obsługi
Kod EAN: 5901436856177 |
----------
Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja
Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
Kod EAN: 5903953006301 |
