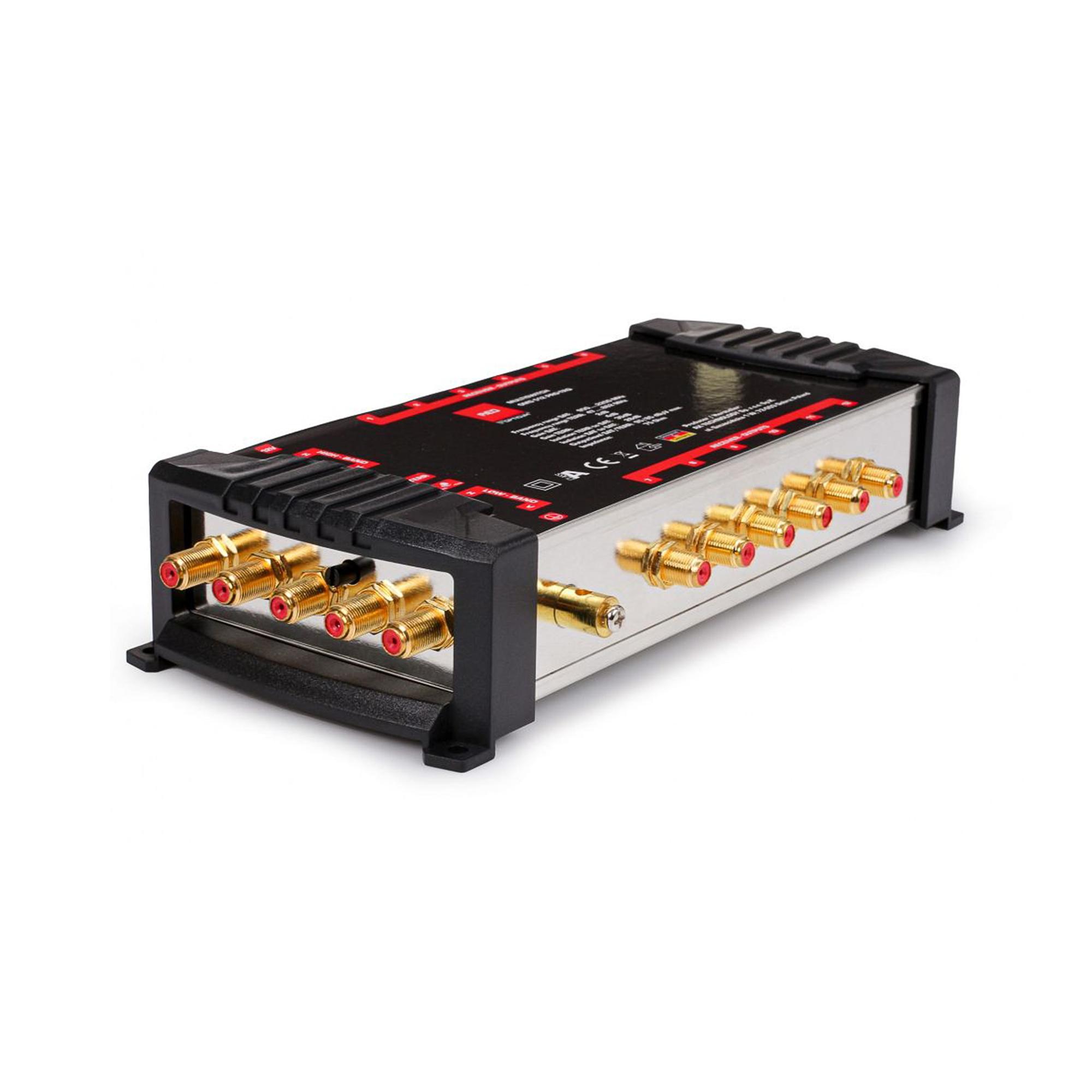

Multiswitch OPTICUM OMS 5/12 PRO TRQ PLATINIUM
Multiswitch przeznaczony jest do instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej. Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.
Podłączenie:
jeden konwerter Quattro lub QUAD
jedna antena naziemna DVB-T
12 odbiorników telewizji naziemnej i/lub satelitarnej
Dane techniczne:
Zakres częstotliwości SAT : 950-2200 MHz
Zakres częstotliwości TER : 47-862 MHz
Wzmocnienie SAT (950-2150 MHz) : 2 dB
Wzmocnienie TER (47-862 MHz) : 4 dB
Separacja SAT do TER : 30 dB
Separacja TER do SAT : 28 dB
Separacja między polaryzacjami H/V : 25 dB
Maksymalny poziom wyjściowy SAT : 95 dBuV
Maksymalny poziom wyjściowy TER : 85 dBuV
Impedancja wejść/wyjść : 75 Ohm
Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
Zasilanie z sieci: 230V AC 50Hz
Temperatura pracy : 0…+55 oC
Wymiary : 255 x 130 x 54 mm (realne wymiary)
Zestaw zawiera:
– Multiswitch
– Klucz do wkręcania złącza F
– Zasilacz sieciowy
– Oryginalne opakowanie
