Opis
———-
Cechy
———-
• Profesjonalne złącza kompresyjne przeznaczone do kabli typu RG6. W ofercie Cabelcon dostępne są złącza na kable o średnicy od 6,6 do 7mm.
• Złącza zostały stworzone dla największych operatorów kablowych na świecie, którzy stawiają najwyższe wymagania jakościowe dotyczące fizycznej wytrzymałości i odporności na warunki atmosferyczne, maksymalnie wysokiego ekranowania oraz wysokiej tłumienności niedopasowania.
• Wszystkie te cechy sprawiają że złącza Cabelcon sprawdzą się doskonale wszędzie tam gdzie chcemy zagwarantować jakość połączenia pod kątem transmisji RF, przenoszenia zasilania oraz mechnicznej wytrzymałości.

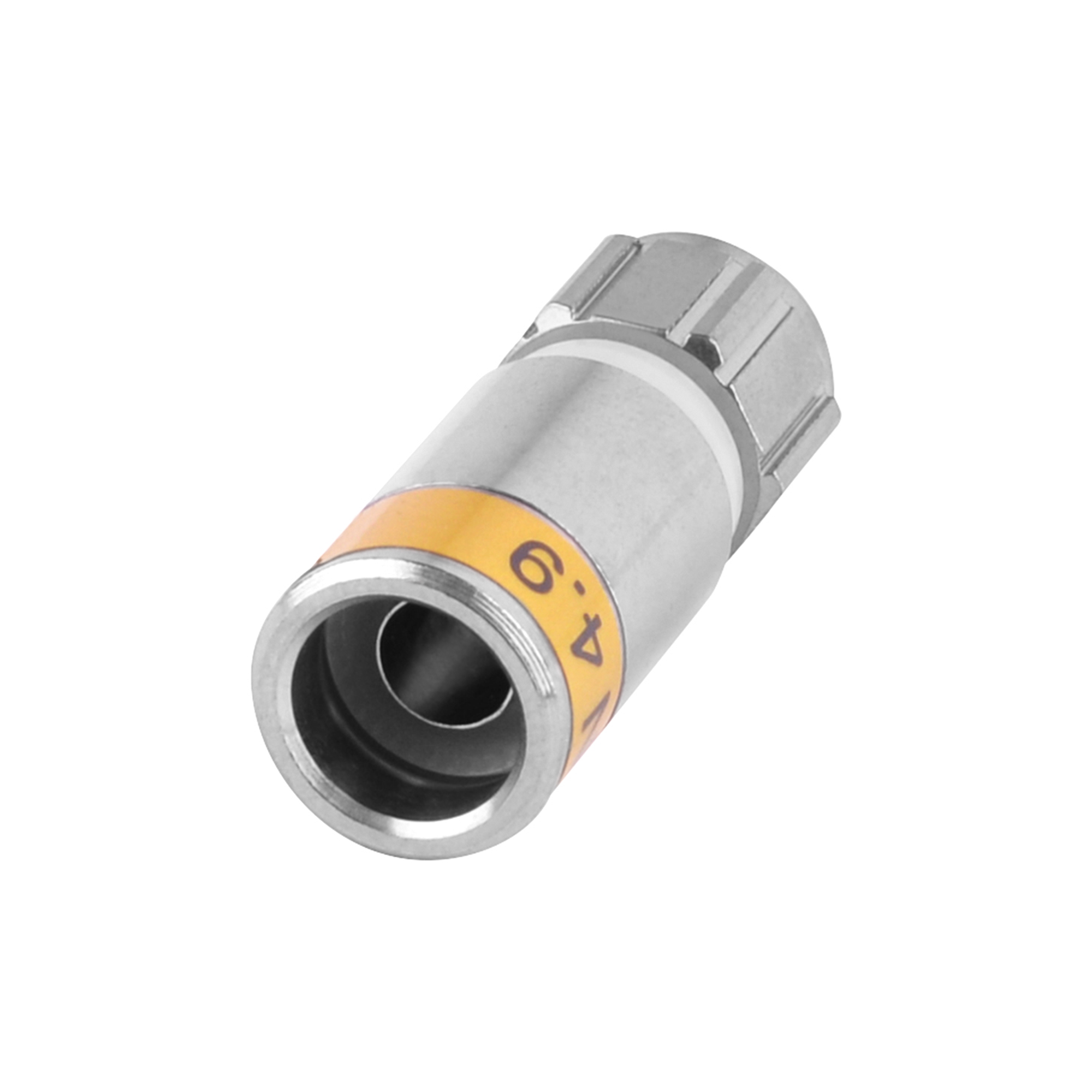

• Złącze F-6-TD 4.9 dedykowane jest kablom z żyłą o średnicy 1mm, 1,02mm lub 1,05mm
• System PushPin™ – dla bezpiecznej i widocznej instalacji
• Unikalny, opatentowany system kompresji
• Działanie do 3 GHz
• Tłumienność niedopasowania >35dB
• Ekranowanie 130dBi
• Wytrzymałość zacisku – >50% od wytrzymałości kabla
• Klasa IP X8 (30 metrów / 8 godzin)
———-
Dane techniczne
———-
Zakres częstotliwości pracy: 0,3-3000 MHz
Tłumienność wtrąceniowa (typ) dB
• 0,3-500 MHz: 0,01
• 500-860 MHz: 0,01
• 860-1000 MHz: 0,01
• 1000-1750 MHz: 0,02
• 1750-2150 MHz: 0,03
• 2150-3000 MHz: 0,05
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -42,2
• 500-860 MHz: -42,2
• 860-1000 MHz: -42,2
• 1000-1750 MHz: -41,9
• 1750-2150 MHz: -41,9
• 2150-3000 MHz: -41,3
Ekranowanie: Class A++ (>105dB)
Impendancja: 75 Ohm
